Stalpi iluminat metalici 3-12m
Stâlpii noștri de iluminat au îndeplinit cerințele standardelor și reglementărilor UE pentru componentele de construcție și inginerie din oțel și aluminiu sudate din clasa EXC3 și au primit certificatul de conformitate EN 1090-1, permițând companiei să aplice marca CE pe produsele sale.
REZISTENȚA LA COROZIUNE
Zincarea termica a stâlpilor de oțel și a aliajelor bine alese pentru stâlpii de aluminiu duc la o durată lungă de viață a stâlpilor de iluminat, în timp ce blocurile de fundație din beton prefabricate oferă o protecție perfectă împotriva coroziunii la punctul de contact al stalpului de iluminat cu solul.
PUTEREA DINAMICĂ ȘI MECANICĂ
Designul unic al stâlpilor de iluminat asigură o durabilitate bună și o amortizare excelentă a vibrațiilor, care reduc frecvența de defectare a corpurilor de iluminat și a lămpilor.
PROIECTARE FLEXIBILĂ ȘI UȘOARĂ
Spre deosebire de stâlpii de iluminat din beton, performanța de deformare a stâlpilor noștrii de iluminat are ca rezultat deteriorarea mai puțin gravă a vehiculelor prin coliziune.
GREUTATE REDUSA
Aceasta facilitează manipularea și transportul – un camion poate transporta un număr mare de stâlpi de iluminat.
PROIECTARE MODERNĂ, UTILIZATI IN MULTIPLE APLICAȚII
Stâlpii noștri de iluminat sunt cel mai des utilizati în iluminatul străzilor și drumurilor, curți și piețe, precum și în instalațiile feroviare și sportive. De asemenea, centrele istorice și moderne ale orașelor, parcuri, grădini, cartiere rezidențiale, zone comerciale și spații industriale.
Stalpii de iluminat din otel zincat sau aluminiu pot fi livrati si vopsiti in orice culoare din catalogul RAL.

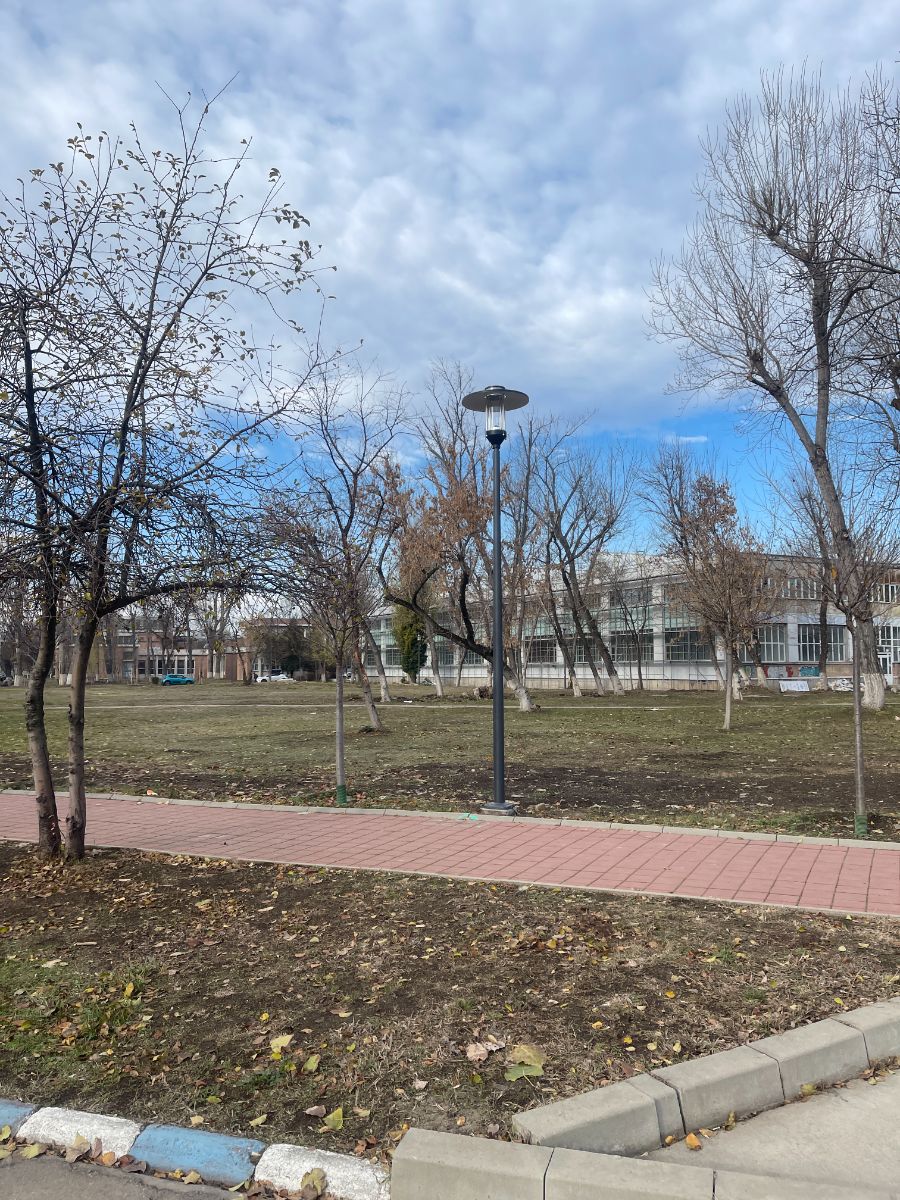

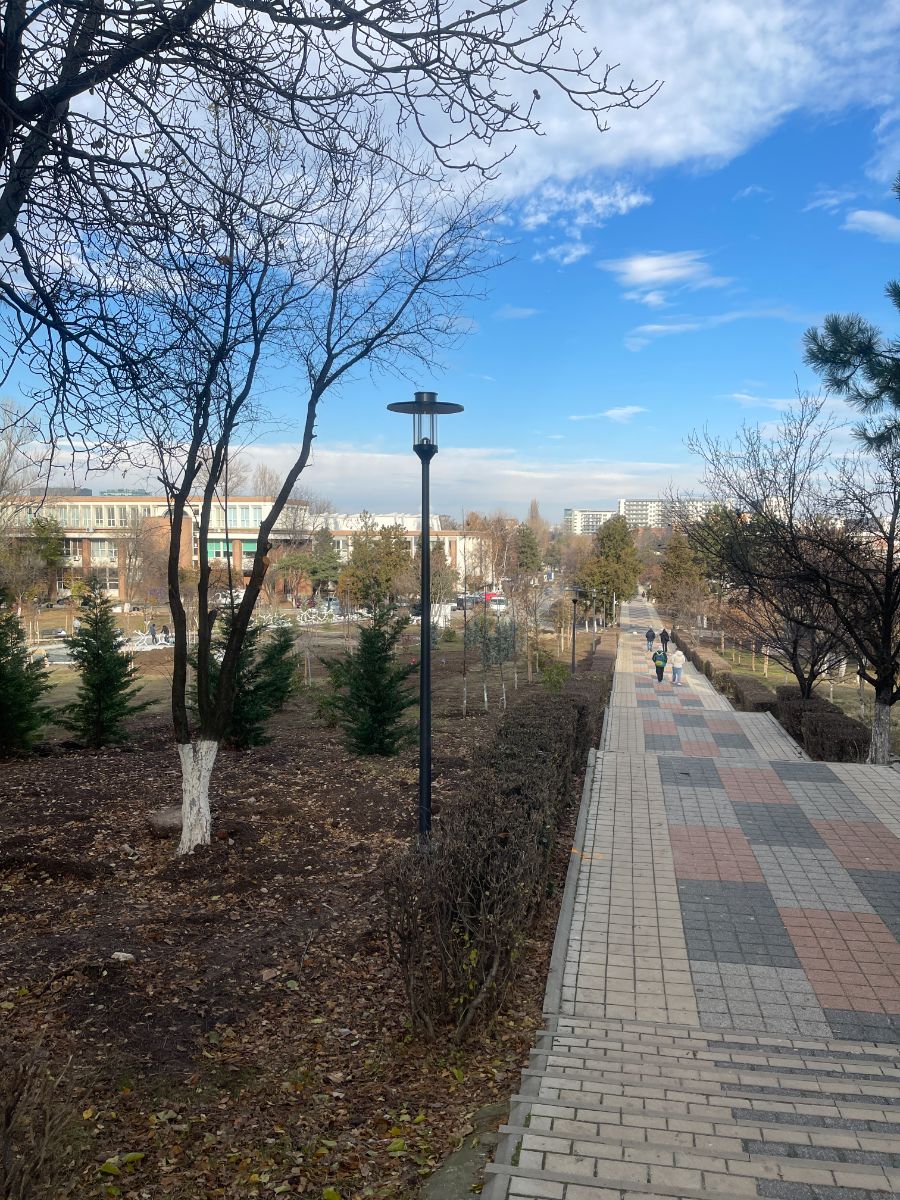

Stalpi iluminat metalici pentru parcuri, gradini si alei pietonale – inaltimi intre 3m si 5m

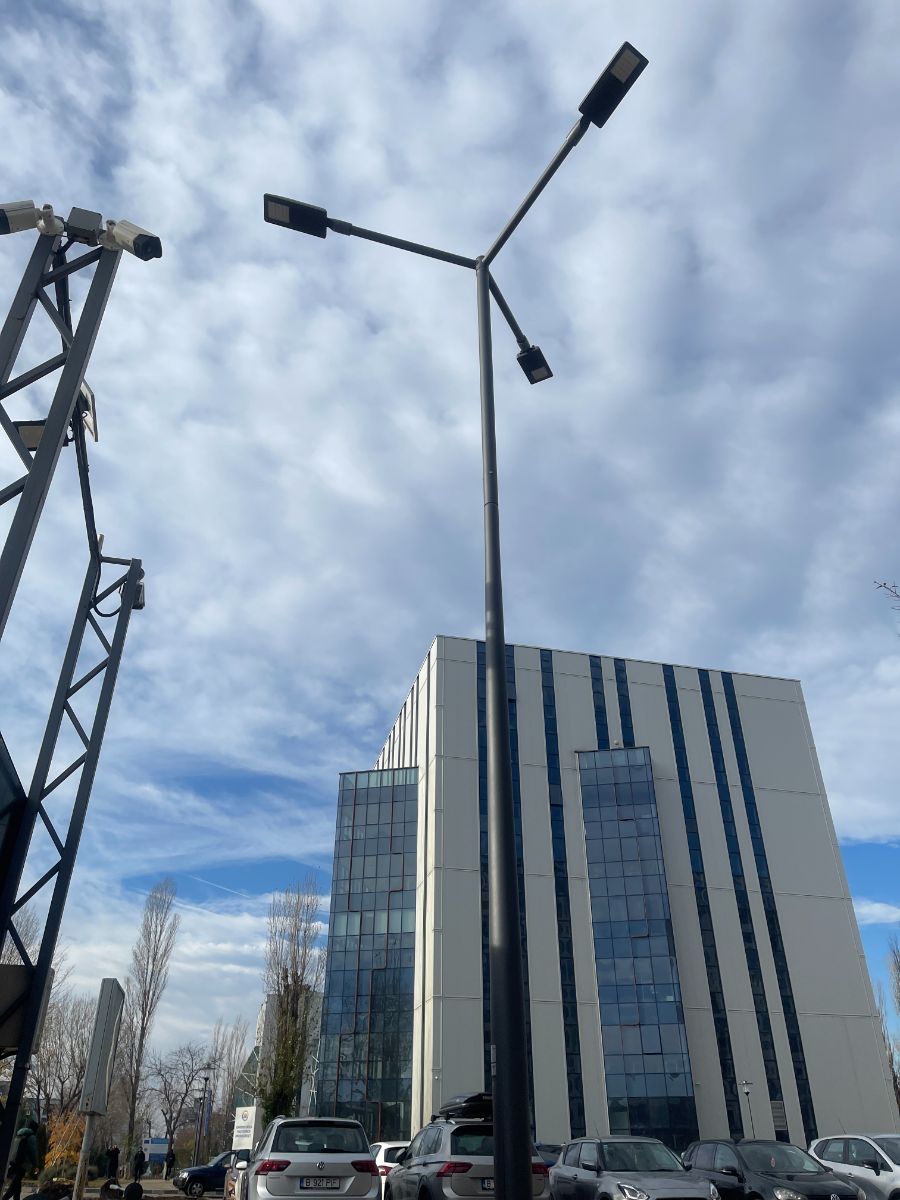

Stalpi iluminat stradali cu inaltimi intre 6m si 12m. Pot fi prevazuti cu 1-4 brate pentru luminatoare.
Stalpi de iluminat cu inaltimi mari, cuprinse intre 10m si 20m. Fundatie prefabricata din beton.
Stalp pentru trecere de pietoni, inaltime 6m cu brat de 3m sau 4m. Confectionat din otel zincat. Pe baza de comanda se poate vopsi in orice culoare din catalogul RAL.

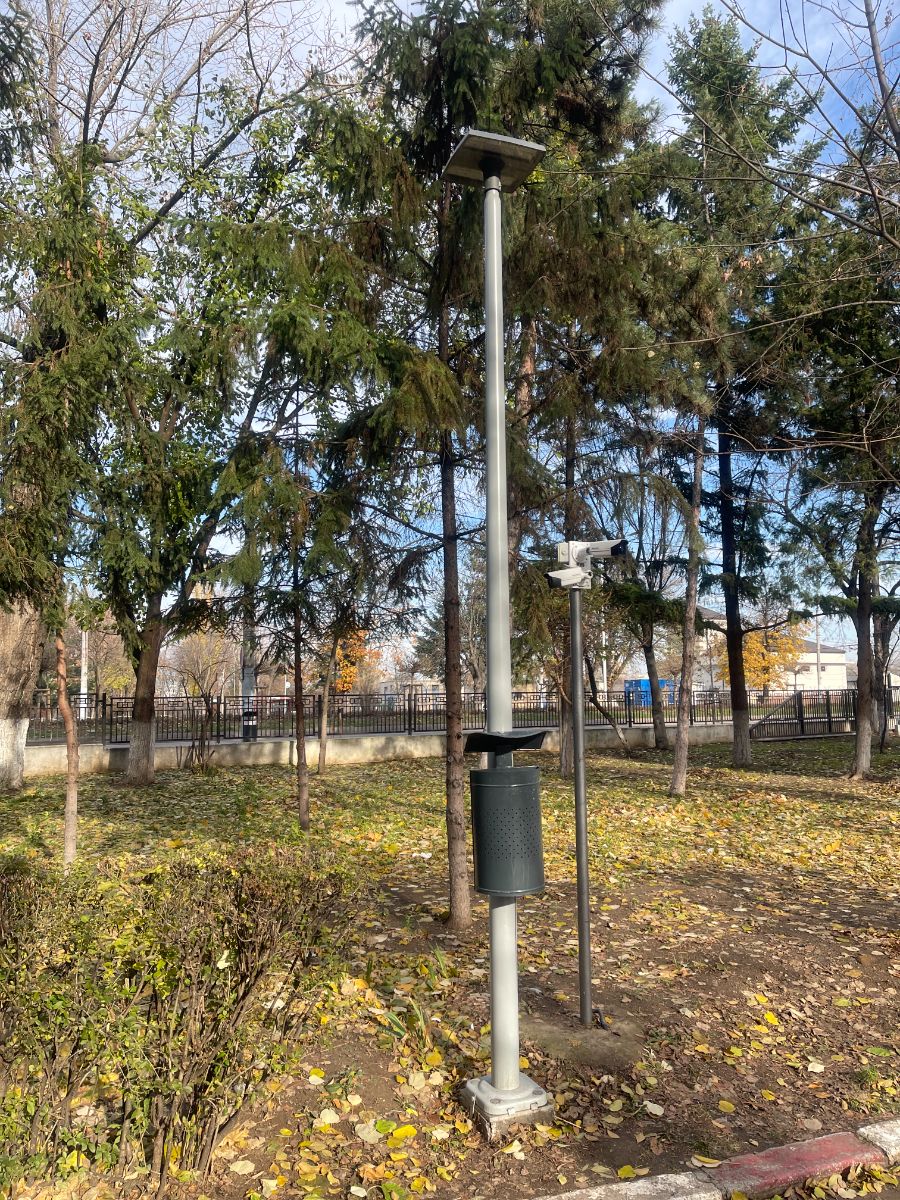

Stalp de iluminat cu panou fotovoltaic. Inaltimi 6m, 7m si 8m. Protejat impotriva coroziunii prin zincare. Disponibil in orice culoare din catalogul RAL. Lungime maxima brat luminator 2,5m
Fabricarea stalpilor de iluminat metalici
Stalpii de iluminat metalici sunt fabricati din tabla de otel clasa S235, S237 sau S355 cu grosimi intre 2mm si 6mm (in functie de cerintele de rezistenta a stalpului). Tabla este roluita in forma hexagonala, cilindrica sau octogonala.
Stalpii de iluminat metalici sunt conceputi pentru a fi instalati pe fundatiile prefabricate din beton clasa F/200. Fundatiile sunt confectionate special pentru a permite rabatarea stalpilor. Stalpii de iluminat metalici cu grosimea tablei de pana la 4mm sunt sudati longitudinal cu laser, rezultand o linie de sudura aproape invizibila.
Fabricare stalpilor de iluminat metalici cu sectiune tubulara
Stalpii de iluminat metalici su sectiune tubulara sunt confectioanti din tevi de otel cu diametre diferite si grosimea peretelui intre 3mm si 6mm (in functie de calculul de rezistenta). In procesul de fabricatie al acestei categori de stalpi de iluminat se elimina sudura longitudinala, ceea ce confera stalpului un aspect estetic deosebit pe toata lungimea acestuia.
Sunt conceputi pentru montaj in fundatiile de beton prefabricat cu sistem rabatabil, clasa F/200. De asemenea, pot fi montati si in fundatie de beton turnata, eliminand astfel sistemul rabatabil.
Aceasta categorie de stalpi de iluminat metalici include si cateva modele de stalpi cu montaj ingropat.
Fabricarea plăcilor cu flanșă pentru baza stâlpului
Plăcile cu flanșă montate pe fundatiile prefabricate din beton sau pe blocurile de fundație prefabricate sunt realizate din tablă cu nervuri. Șuruburile de fixare ale plăcii flanșei și sistemul rabatabil sunt ascunse în partea inferioară a plăcii, care protejează elementele de fixare a șuruburilor de condițiile ambientale. Găurile de inspecție a șuruburilor sunt protehate cu capace oarbe odată ce stâlpul (catargul) a fost montat pe fundația din beton. Designul plăcii cu flanșă asigură un finisaj estetic ridicat și respecta standardul EN 12767 pentru siguranța pasivă a coloanelor de iluminat. Plăcile cu flanșă pentru stalpii de iluminat sunt instalate pe fundații monolitice si sunt realizate din tabla groasa de 18 mm – 40 mm cu nervuri de consolidare.
Protectia stalpilor de iluminat prin zincare termica
CE ESTE ZINCAREA TERMICĂ ?
Zincarea Termică este procesul de acoperire a oțelului cu un strat de zinc. Când oțelul este cufundat în zinc topit, se creeaza un strat unic care are o legătură puternică cu oțelul acoperit. Acest strat de protecție este mai dur şi mai rezistent decât alte acoperiri numai chimice sau numai mecanice.
Suprafata interioara si exterioara a stalpilor este protejata importiva coroziunii prin zincare termica, rezultand un strat de zinc acoperitor cu grosime conform tablelului atasat. Durabilitatea protectiei anticorozive garanteaza utilizarea stalpilor de iluminat un minim de 10 ani. Perioada de utilizare depinde insa si de locul de amplasare al stalpilor (zona industriala, urbana, rurala sau zona de coasta). Este indicata aplicarea unui strat de vopsea peste stratul de zinc in situatia in care stalpii de iluminat metalici sunt utilizati in media agresiv (dioxid de sulf, sare, etc).
Pe baza de comanda, stalpii de iluminat metalici pot fi livrati si vopsiti in orice culoare din catalogul RAL. De asemenea, pot fi vopsiti si cu alte vopsele speciale: fosforescente, efect cameleon, foto luminiscent, etc. Vopsirea stalpilor de iluminat prelungeste durata de viata a acestora.
Stalpii de iluminat metalici cu sectiune tubulara si montaj ingropat trebuie sa aiba suprafata de contact cu solul acoperita cu bitum pana la minim 0,25m deasupra solului, coform EN 40-5.
Grosime strat de zinc (EN ISO 1461 Table 2).
| Grosime otel, mm | ||
| Grosimea locala a acoperirii (minimum) | Grosimea medie a acoperirii (minimum) | |
| ≥1,5 to <3 | 45µm (315g/m2) | 55µm (385g/m2) |
| ≥3 to <6 | 55µm (385g/m2) | 70µm (485g/m2) |
| ≥6 | 70µm (485g/m2) | 85µm (585g/m2) |

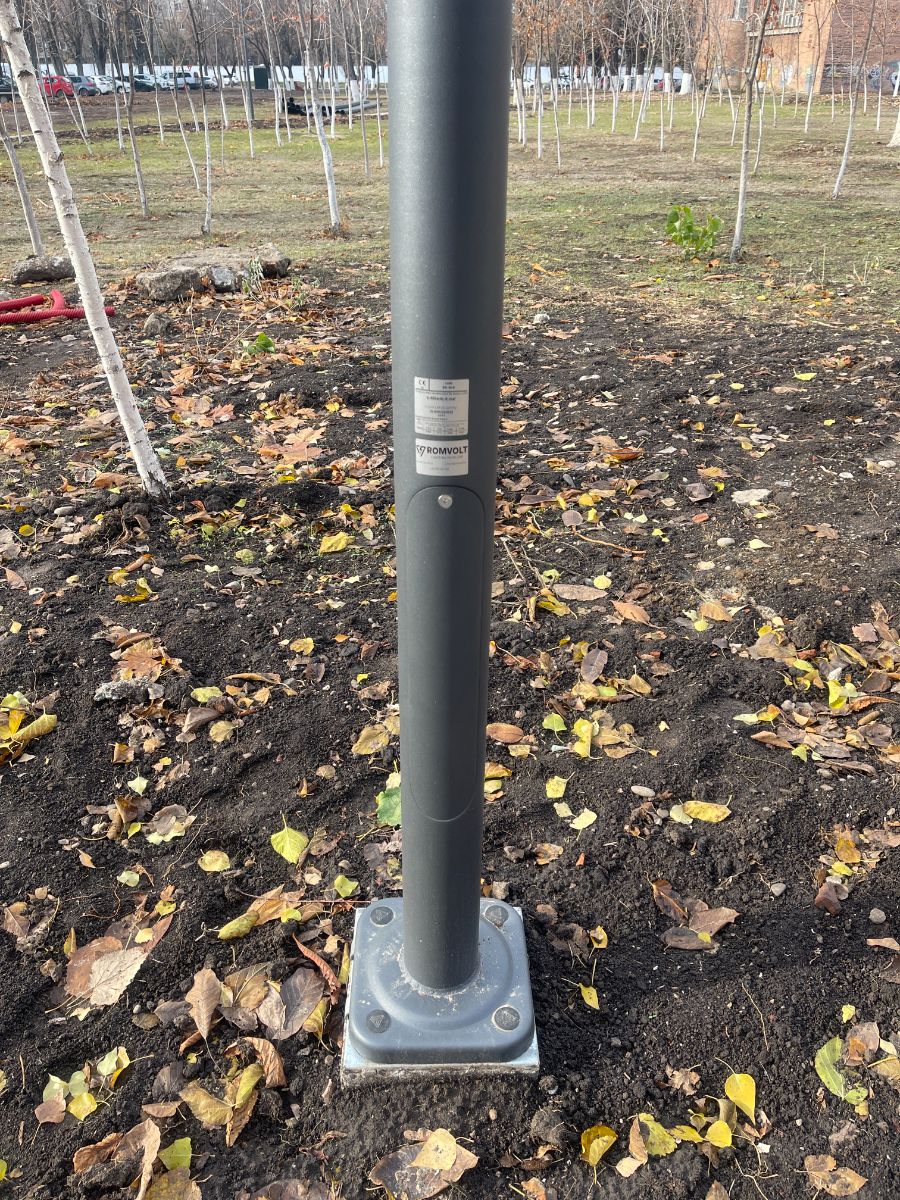

Usita de vizitare a stalpului de iluminat
Fiecare stalp de iluminat din otel zincat sau aluminiu este prevăzut cu ușita de vizitare care ascunde și protejează echipamentul electric intern. Ușita este un capac fixat pe stâlp cu o încuietoare cu șurub acționată cu o cheie hexagonală. Ușita de vizitare oferă o protectie IP43 si poate incorpora un panou de întrerupător cu dimensiunile maxime de (lățime x adâncime x înălțime):
| Stalpi de iluminat pentru parcuri, H≤7 | 85 x 85 x 300mm |
| Stalpi de iluminat stradali, H>7m | 95 x 110 x 400mm |
| Stalpi tubulari pentru parcuri | 85 x 100 x 500mm |
| Stalpi tubulari stradali, H≤7m | 85 x 100 x 500mm |
| Stalpi tubulari stradali, H>7m | 100 x 120 x 500mm |
| Stalpi iluminat octogonali | 100 x 115 x 400mm |
| Coloane iluminat | 115 x 115 x 400mm |
Coloanele de iluminat sunt prevazute cu doua usite de vizitare pentru o instalare mai usoara a echipamentelor electrice.
Montajul stalpilor de iluminat confectionati din otel zincat

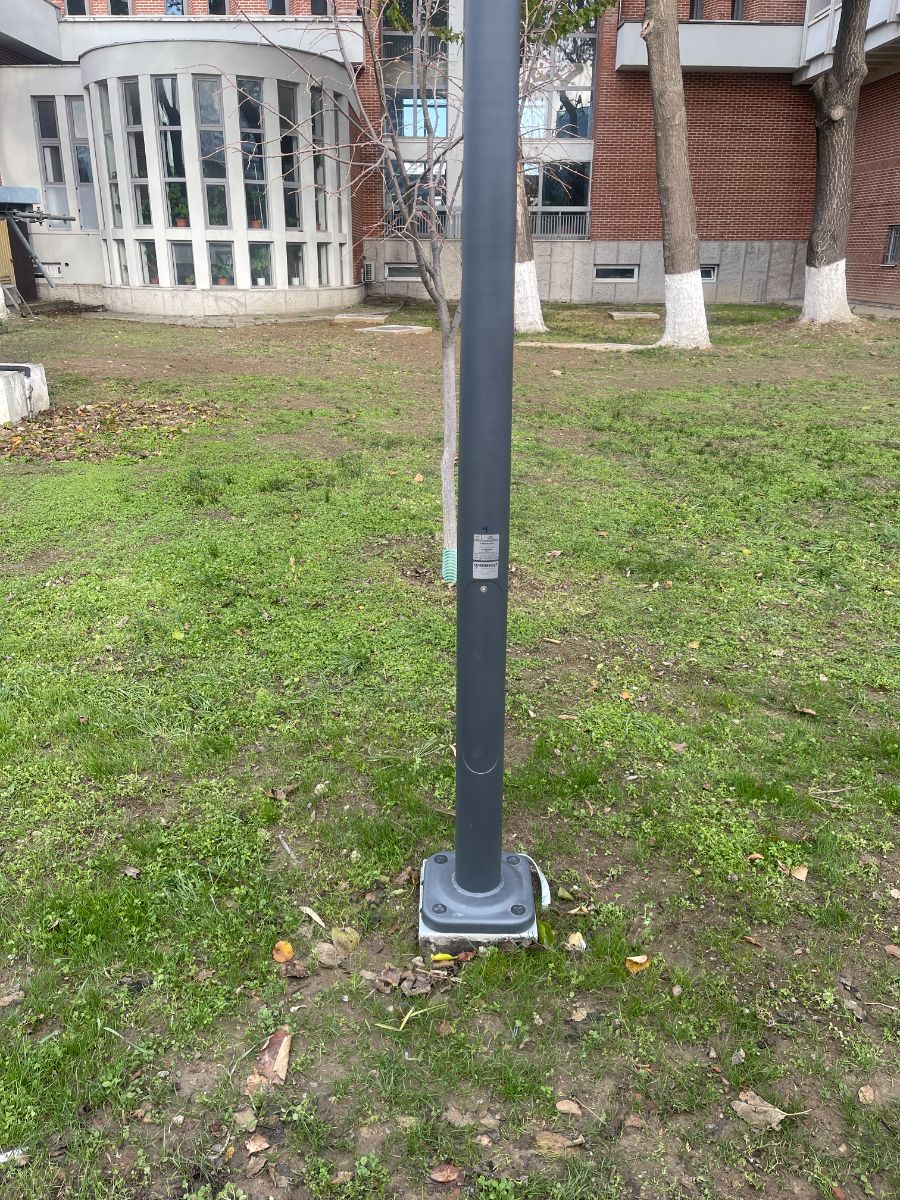

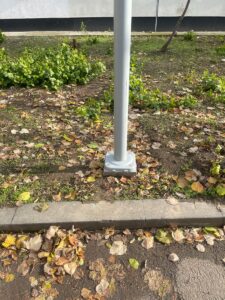

Stâlpii de iluminat au o placă cu flanșă care facilitează instalarea rapidă pe structuri de fundație din beton sau alte suprafete suficient de stabile. Stalpul de iluminat poate fi montat cu șuruburi obișnuite sau cu șuruburi de ancorare. Stâlpii de iluminat stradal cu înălțimea cuprinsă între 3 m și 12 m sunt echipati cu un sistem rabatabil care facilitează ridicarea si coborarea stalpului pentru schimbarea luminatorului sau pentru mentenanta.
Șuruburile și piulițele pentru fixarea stalpilor de iluminat pe fundațile din beton sunt protejate împotriva slăbirii și coroziunii prin capace de protecție care rezistă la intemperii și daune mecanice.
Brate / console pentru stalpii de iluminat din otel zincat
Stalpii de iluminat pot fi echipati cu una sau mai multe brate pentru luminatoare. Lungimile disponibile ale bratelor pentru stalpii de iluminat din otel zincat sunt: 0.5m, 1.0m, 1.5m, 2.0m, 2.5m and 3.0m.
Stalpi de iluminat din otel zincat utilizati pentru gradini, parcuri si alei pietonale. Stalpi de iluminat cu inaltimi intre 3m si 5m.
Stalpi de iluminat cu inaltimi intre 6m si 12m. Sunt stalpi de iluminat stadali. Pot fi echipati cu unul sau mai multe brate.
Coloane pentru luminatoare cu inaltimi disponibile intre 13m si 20m. Calcul de dimensionare a fundatiei din beton.
Toti stalpii nostri de iluminat metalici sunt confectionati conform EN 40 si au marcajul

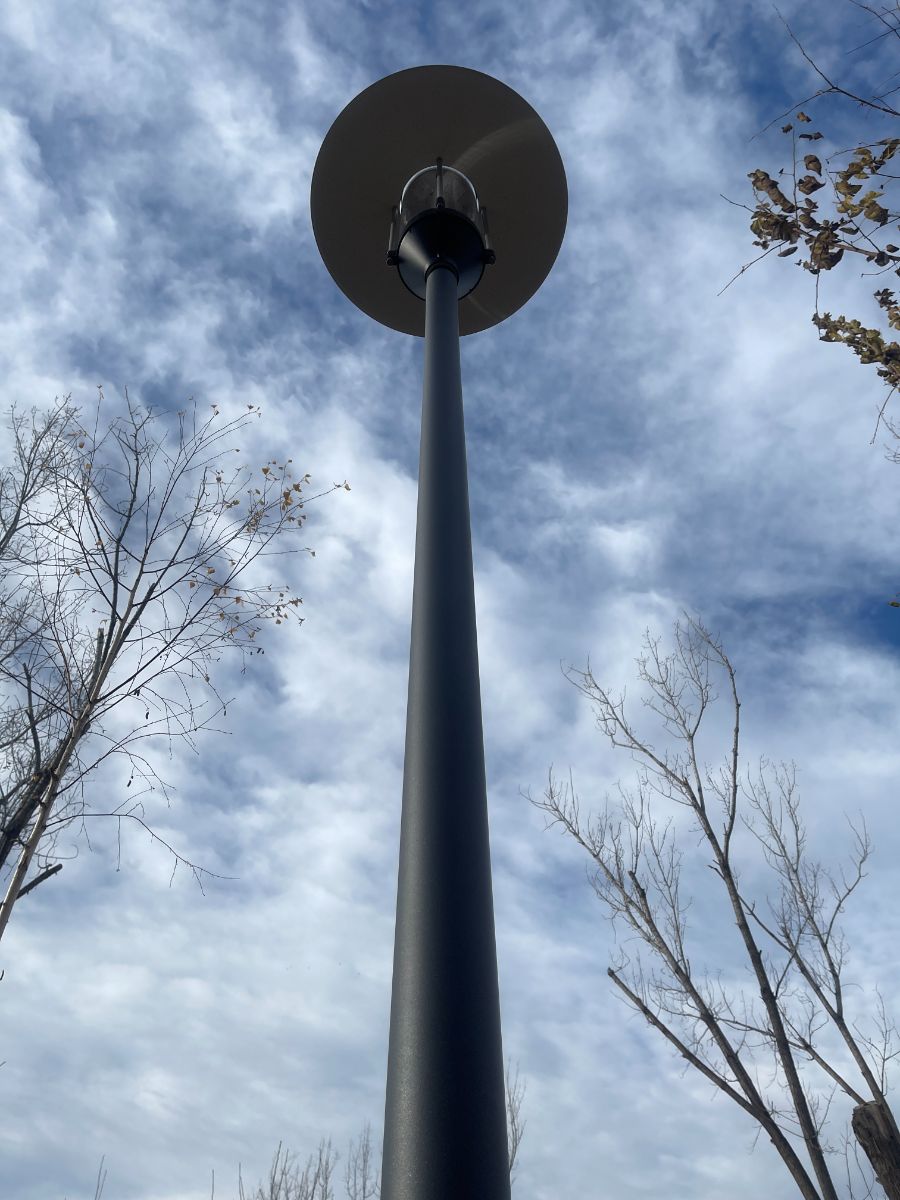

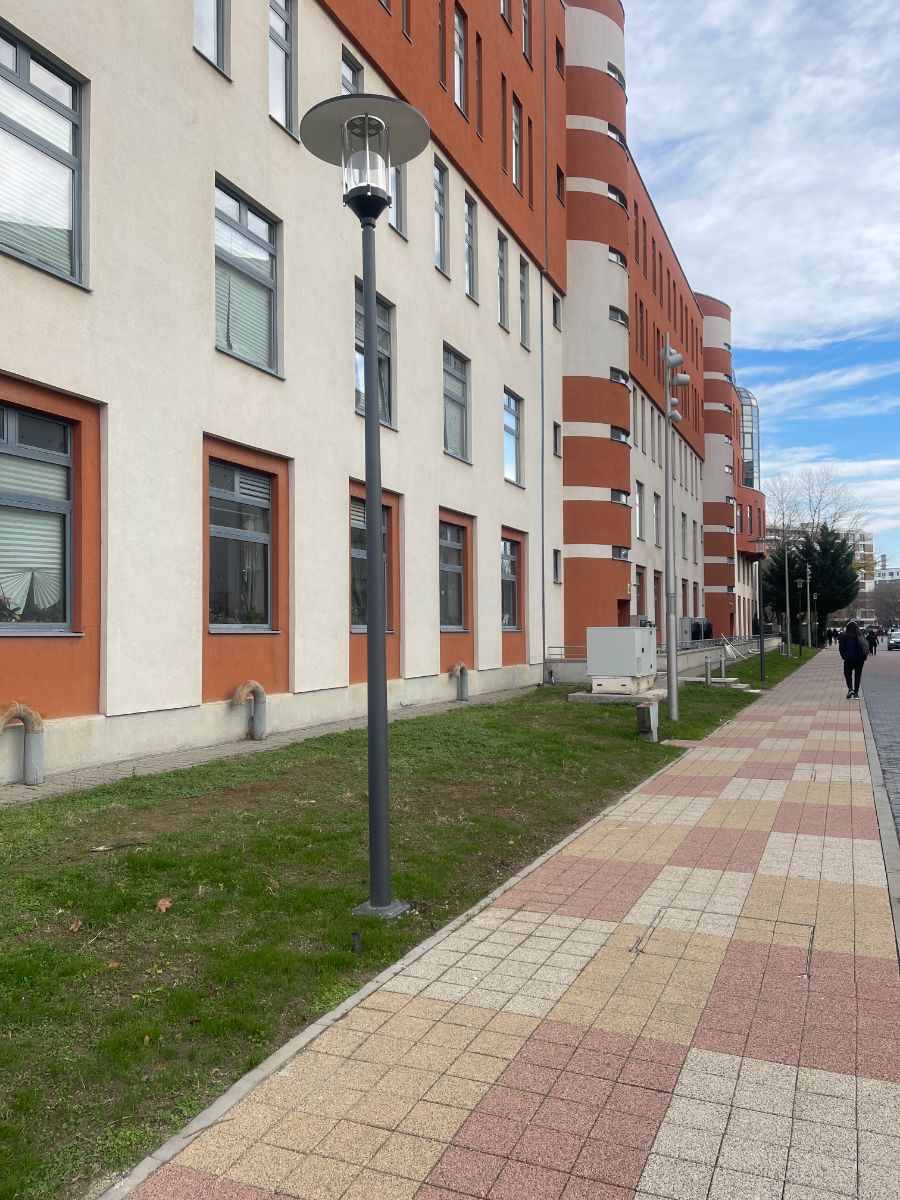

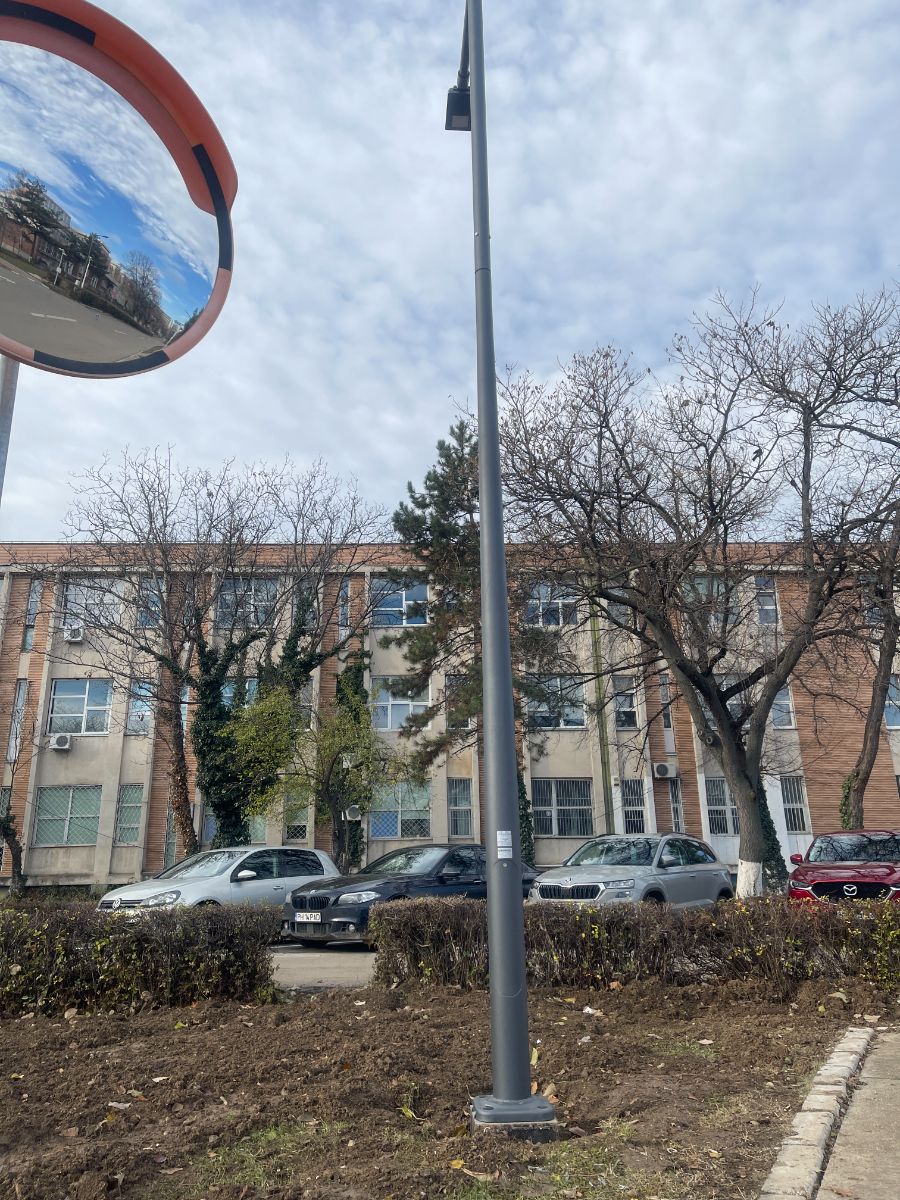

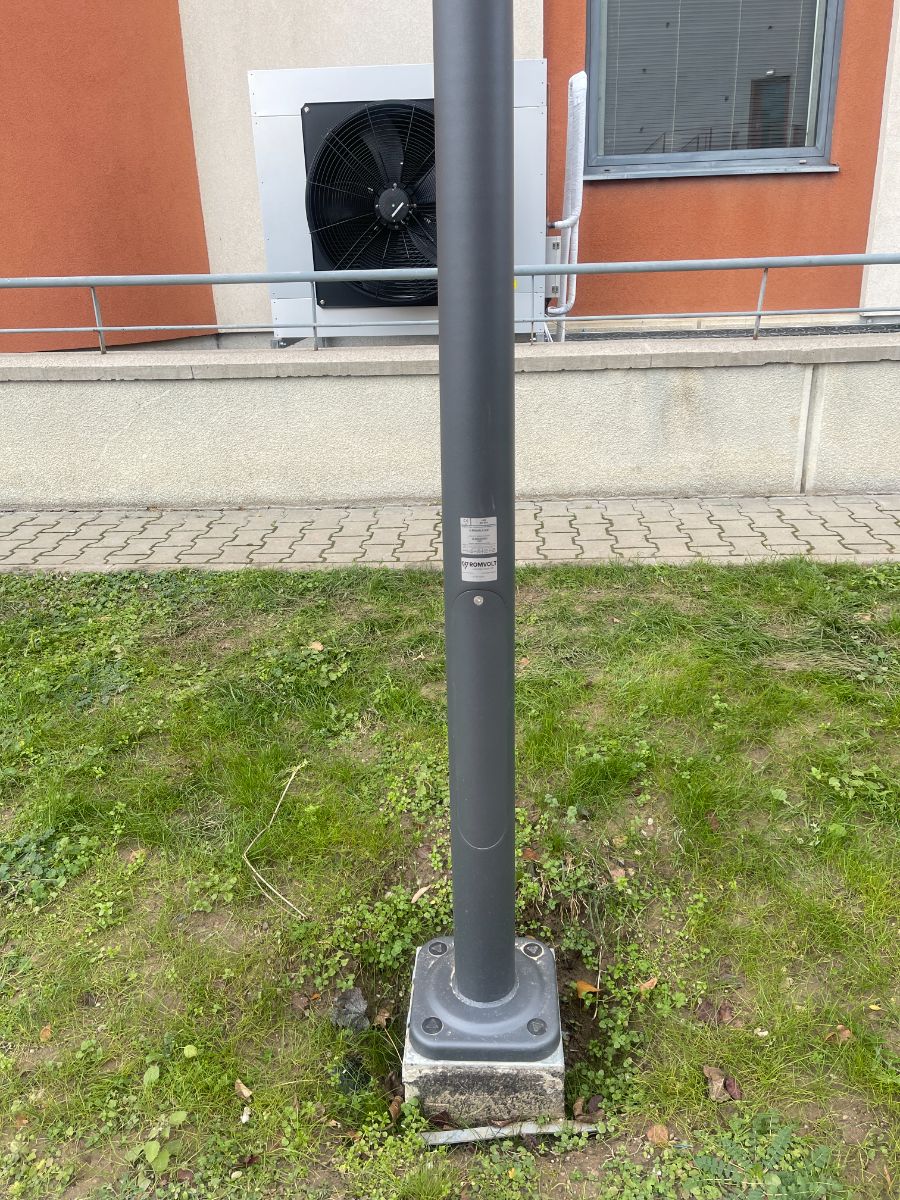

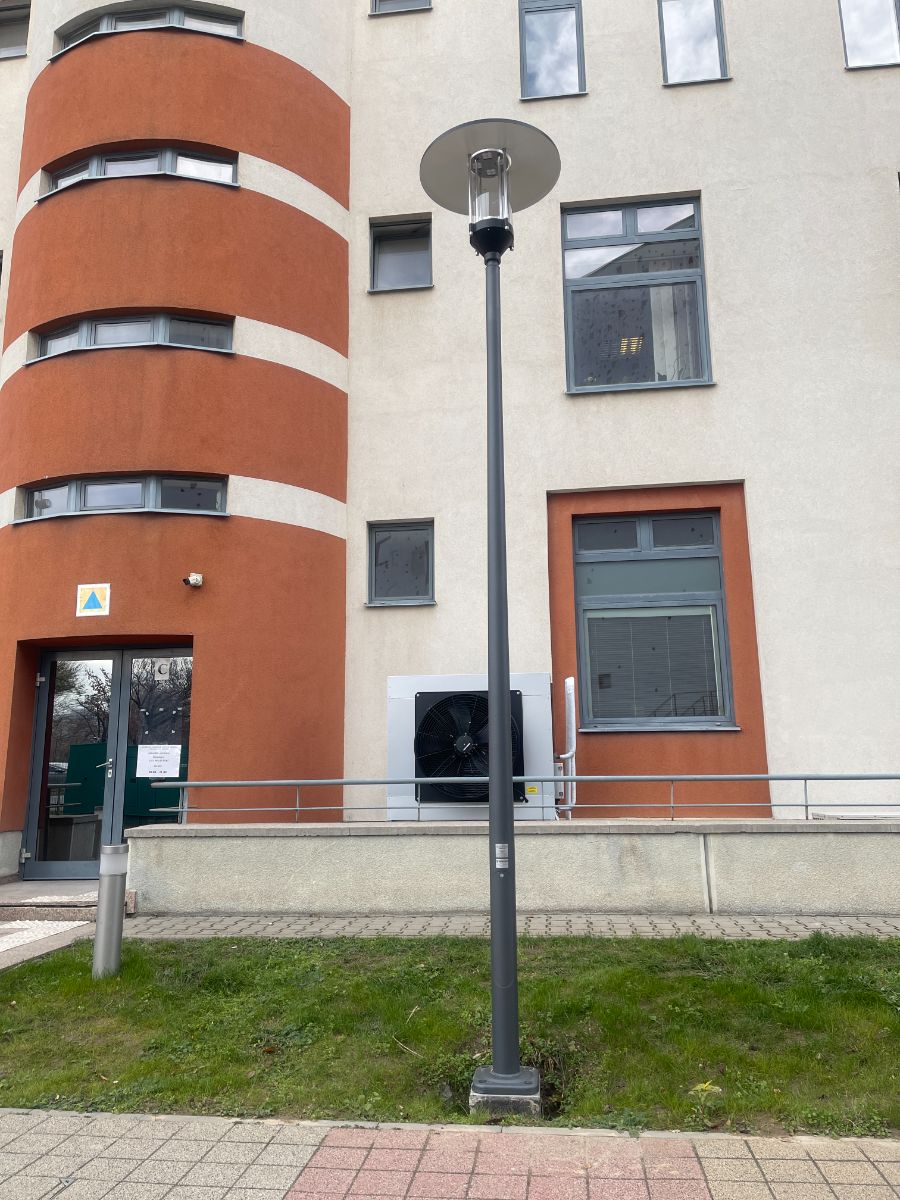

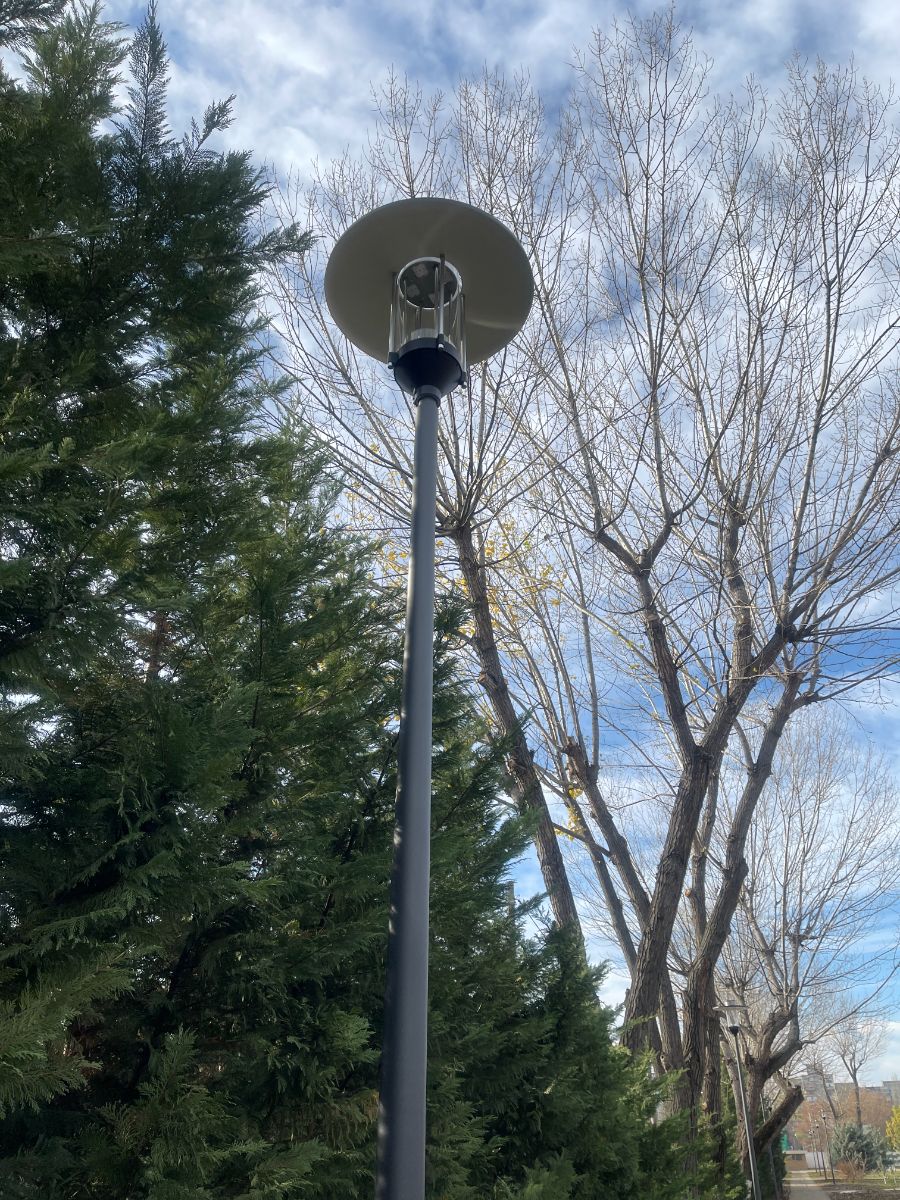

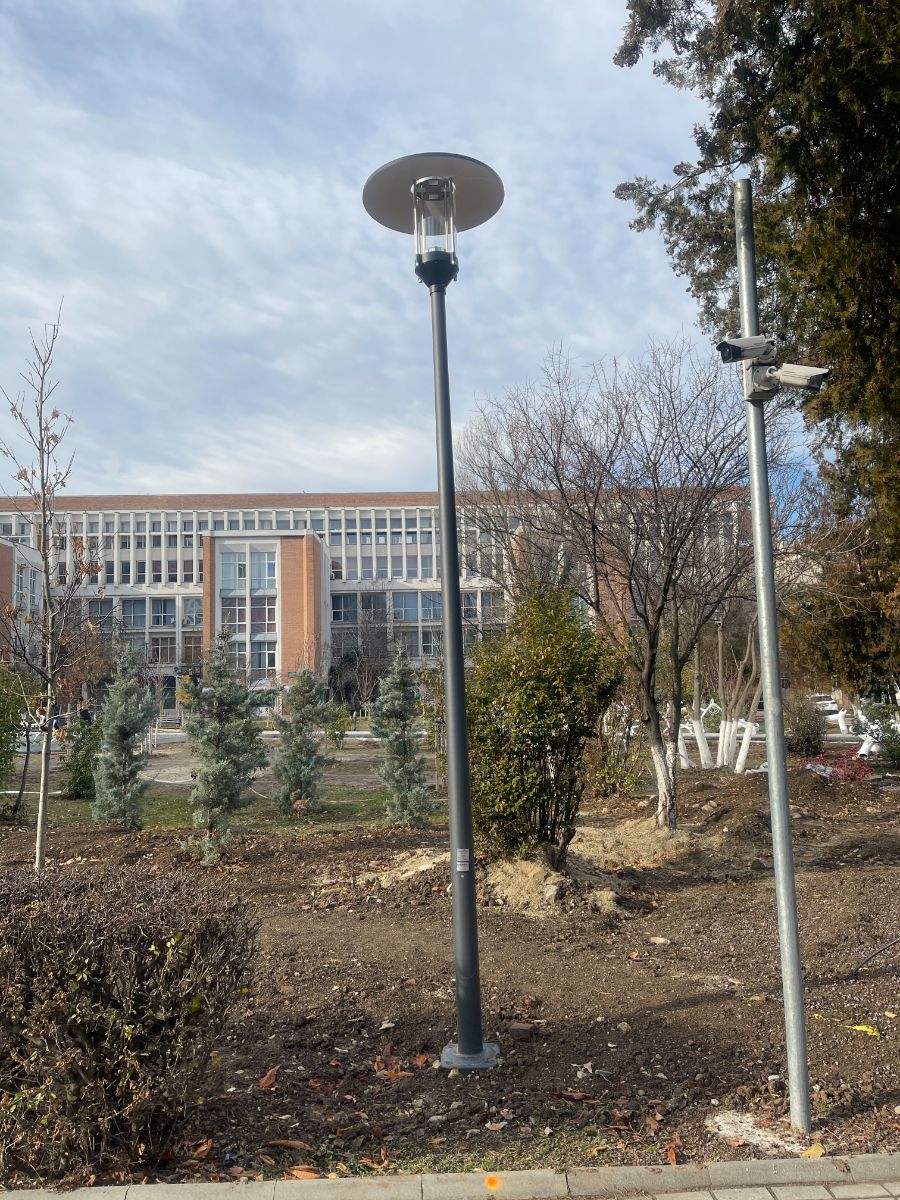

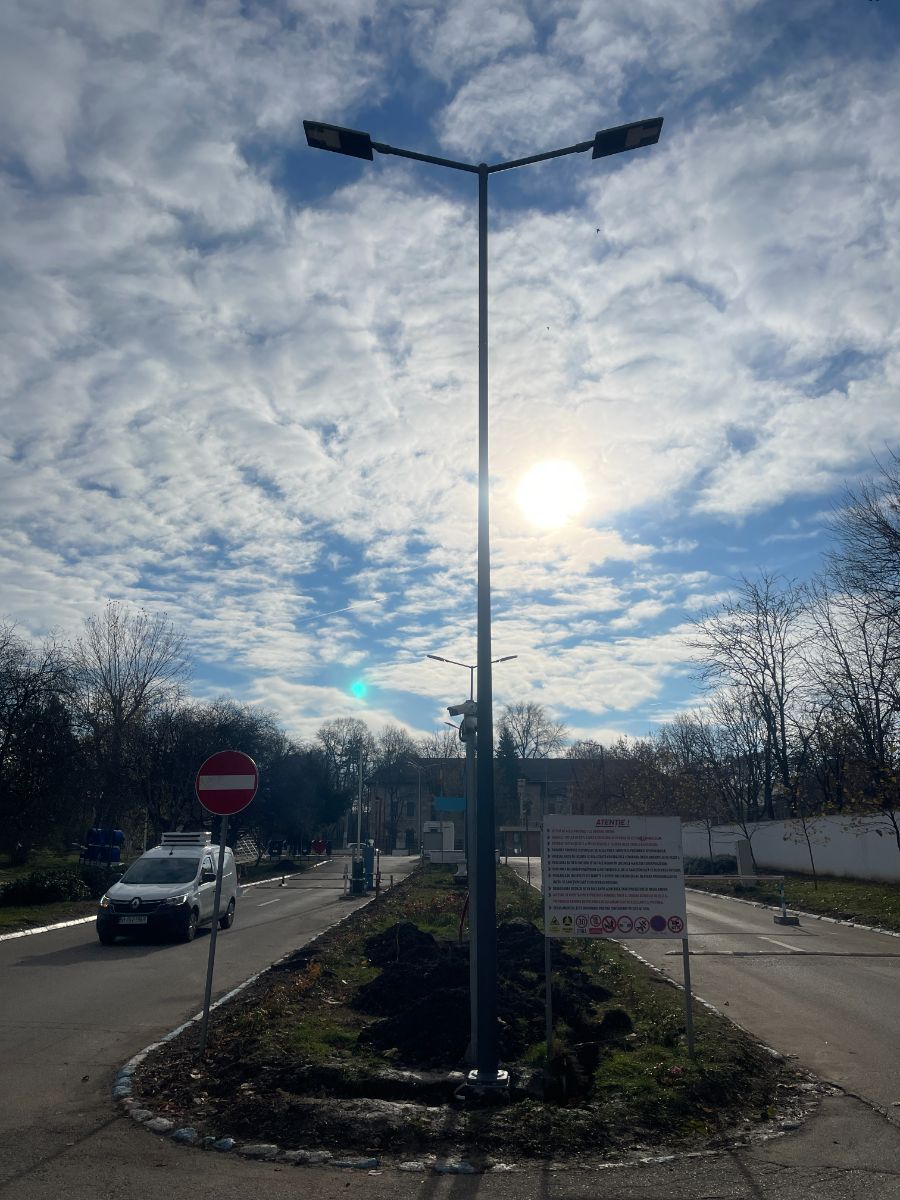

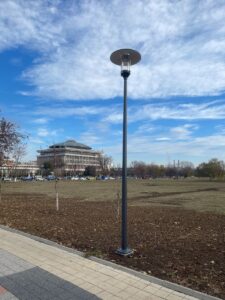

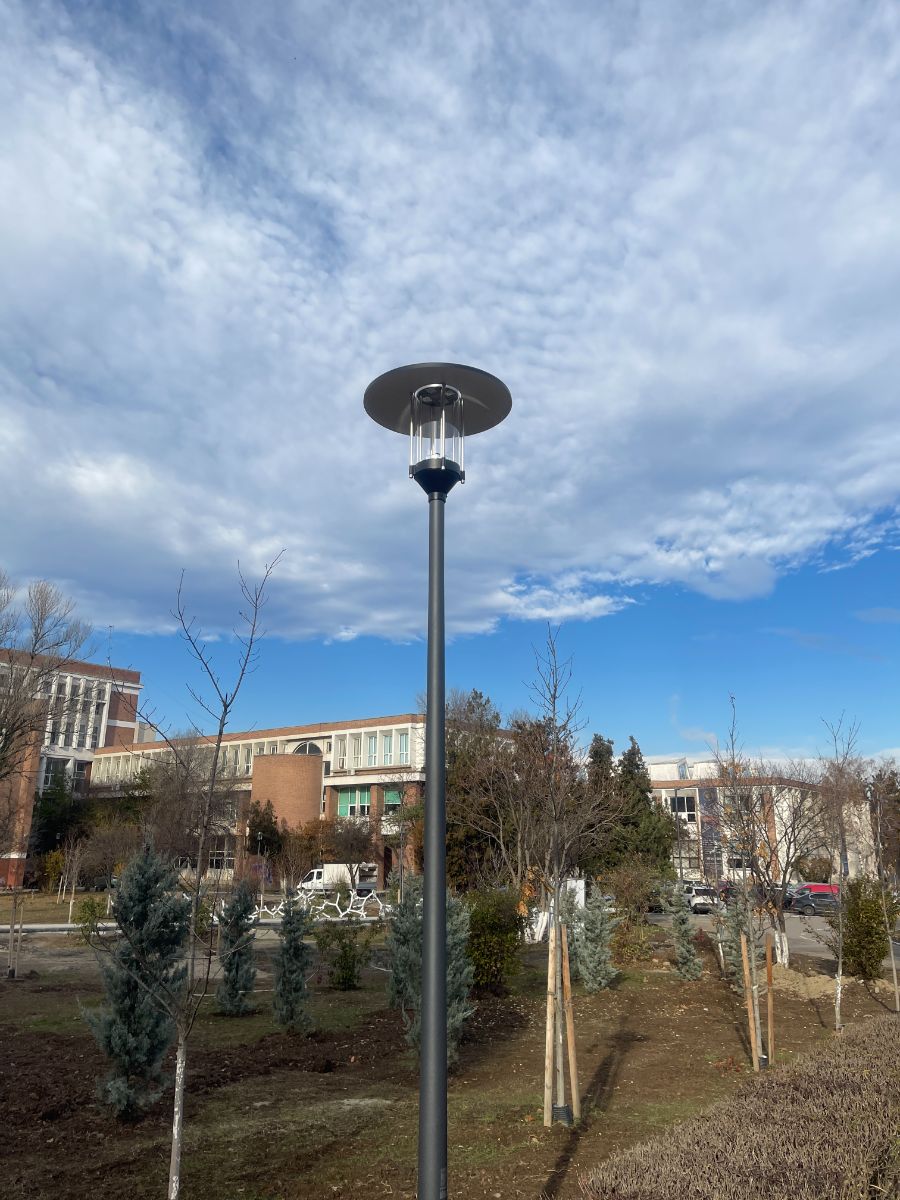

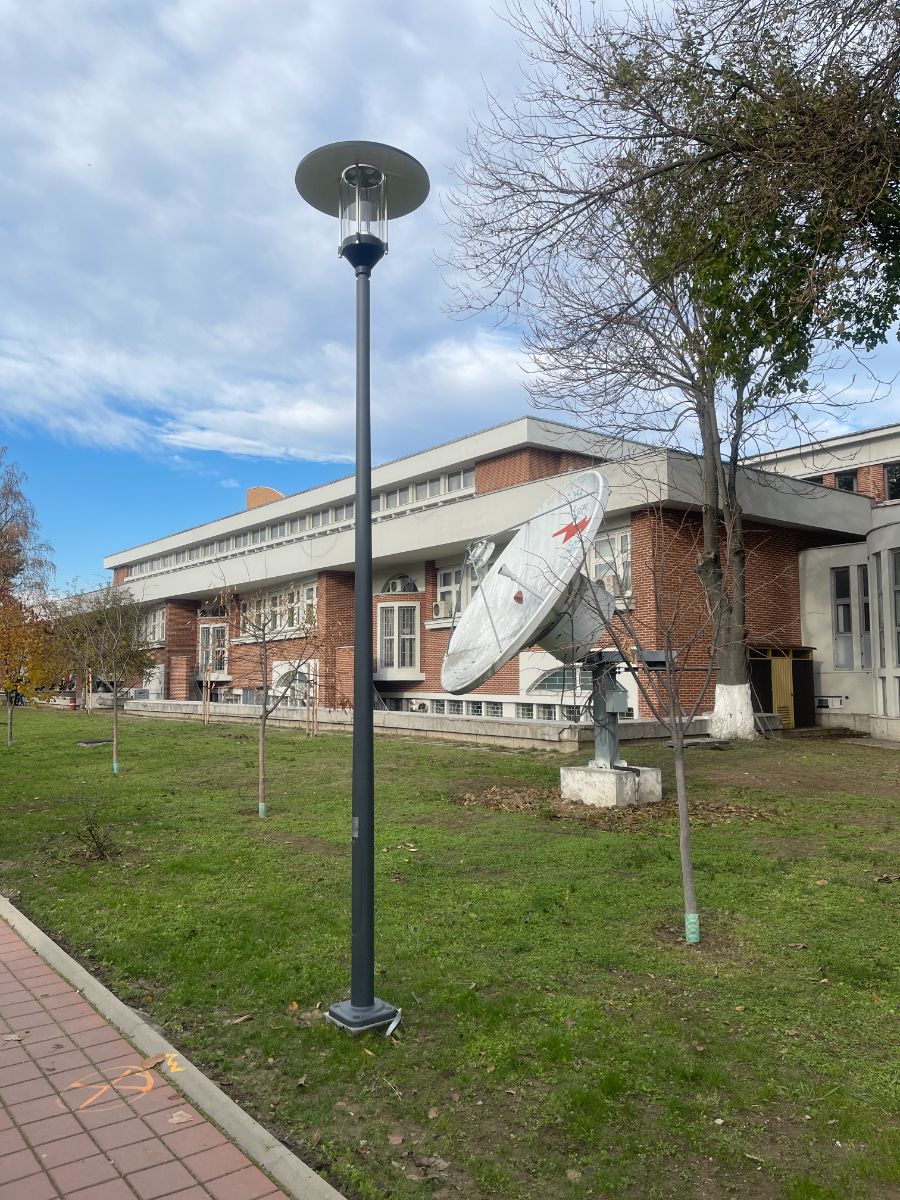

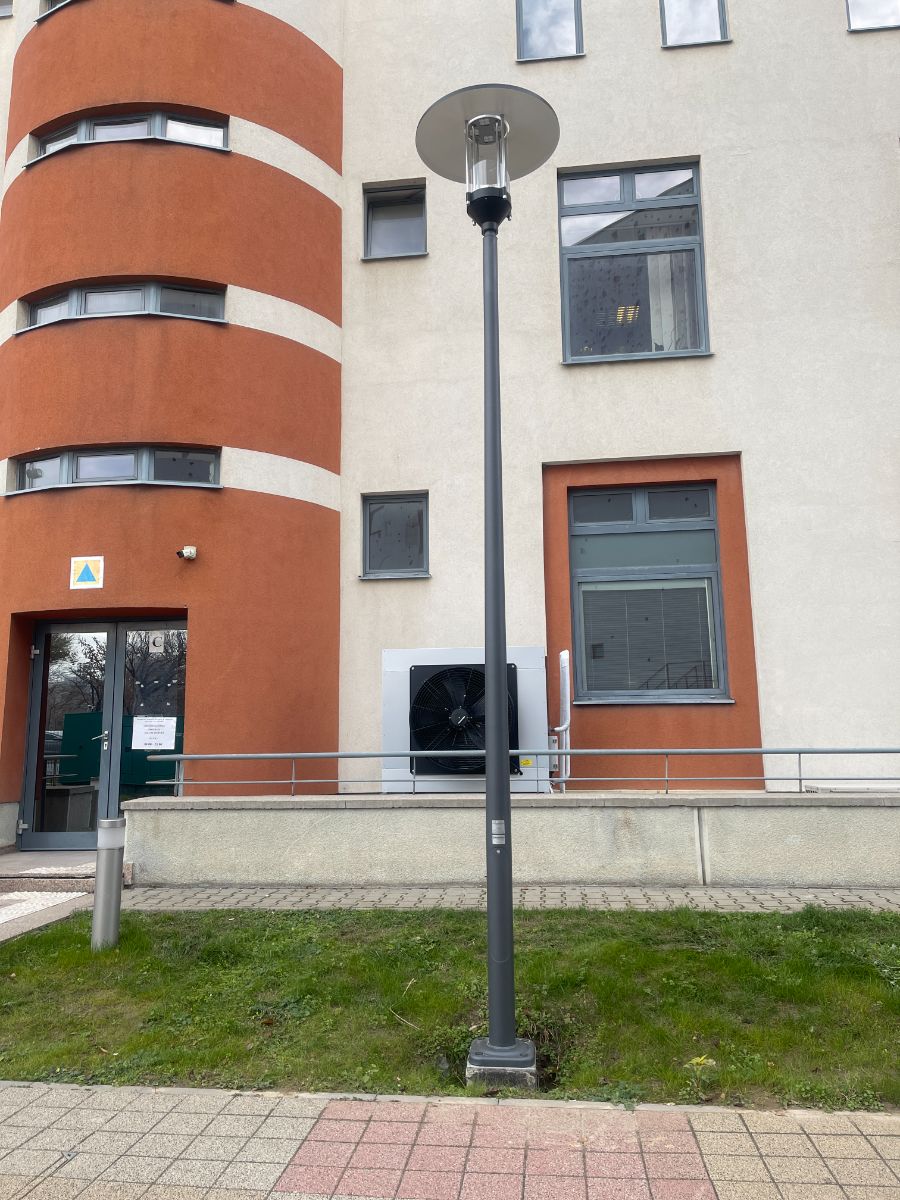

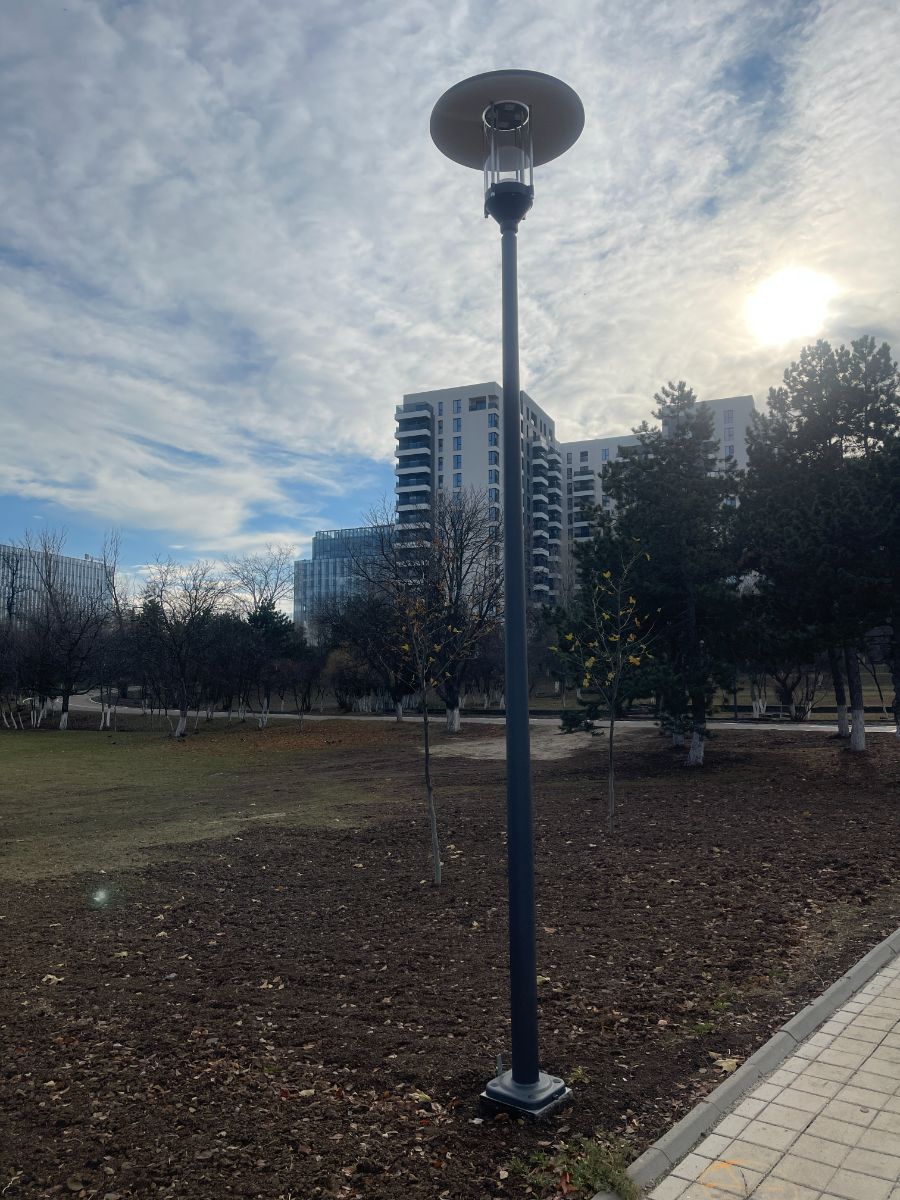

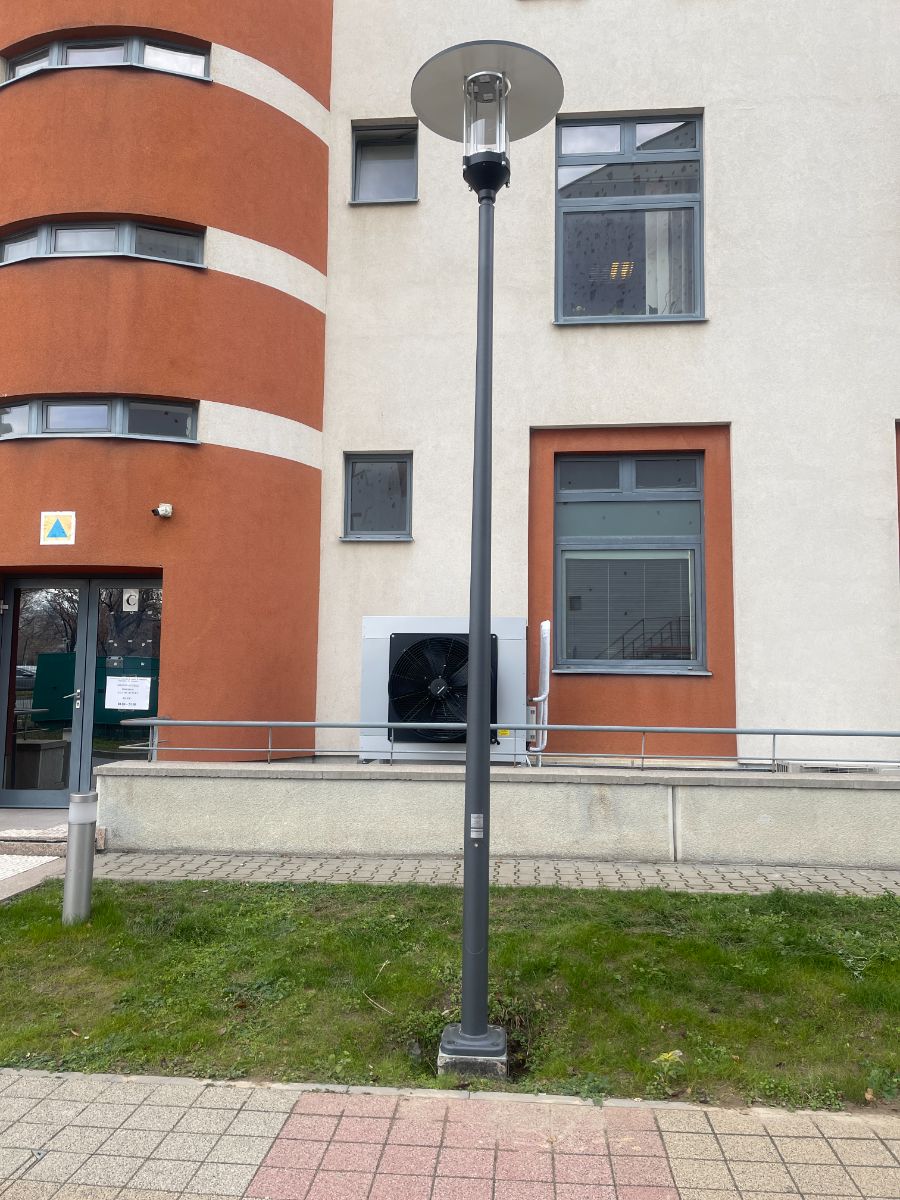

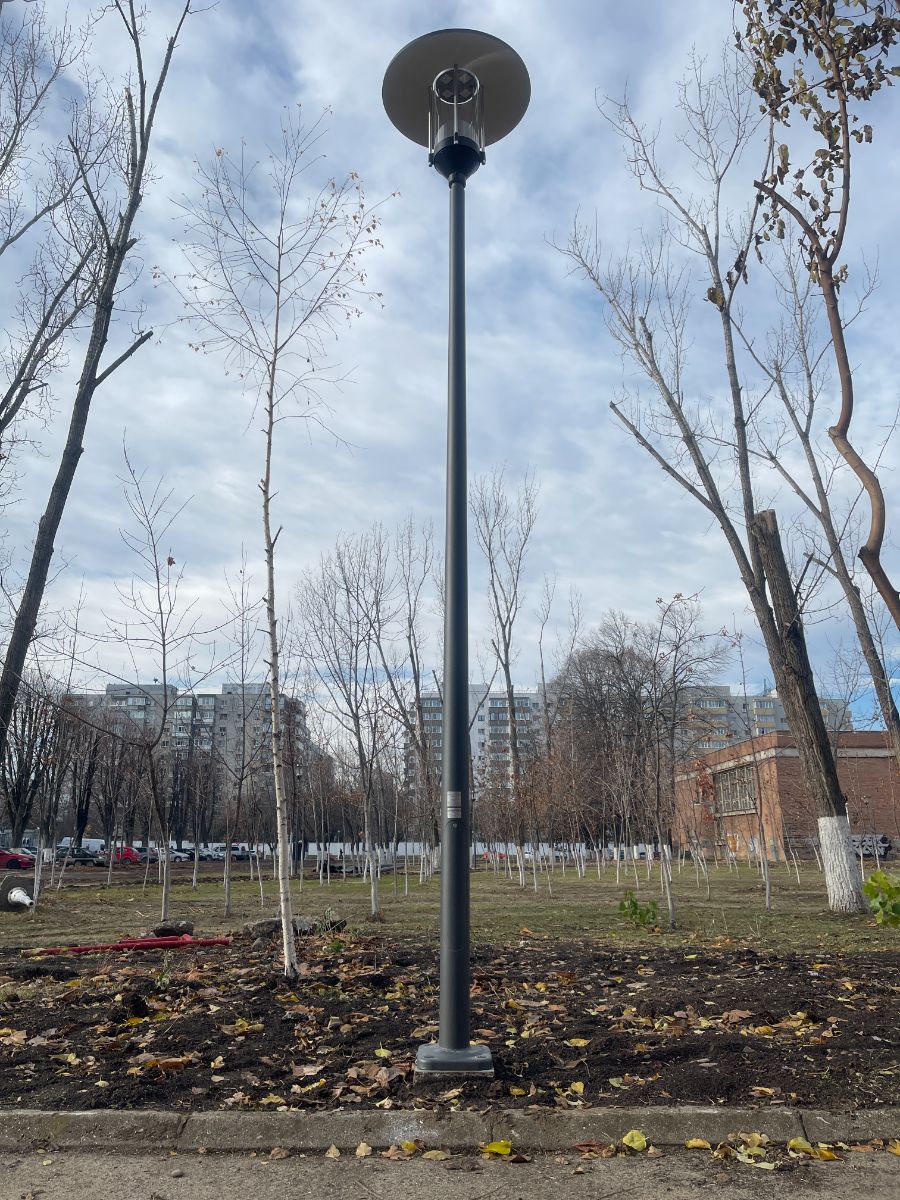

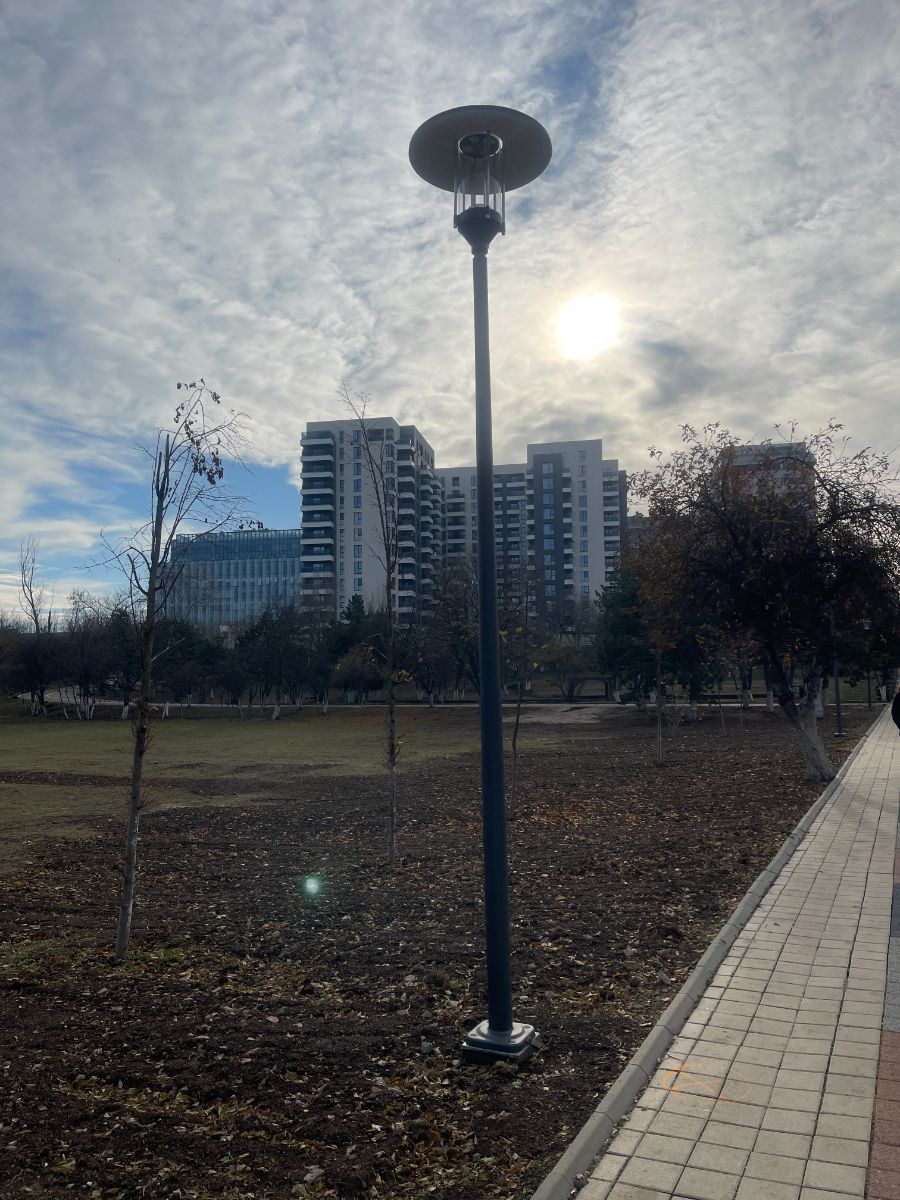

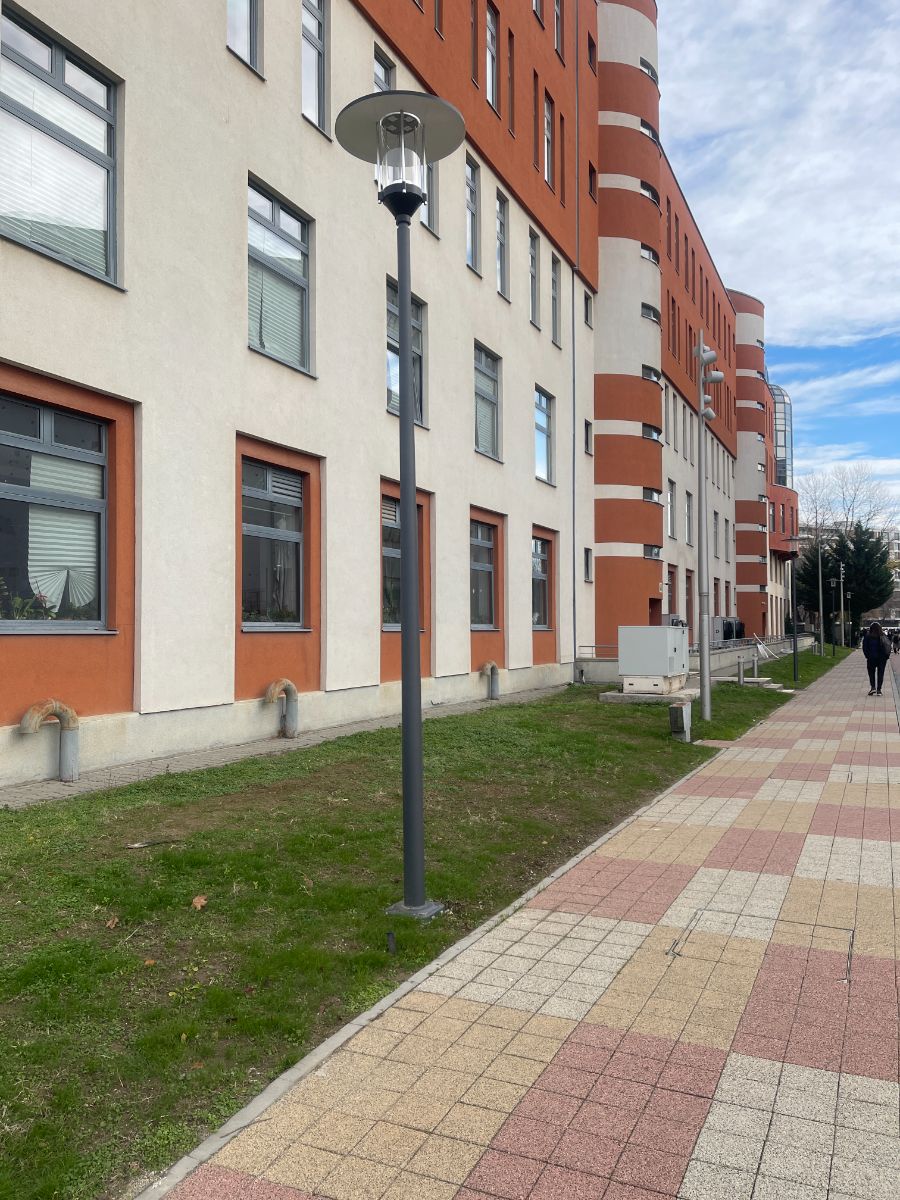

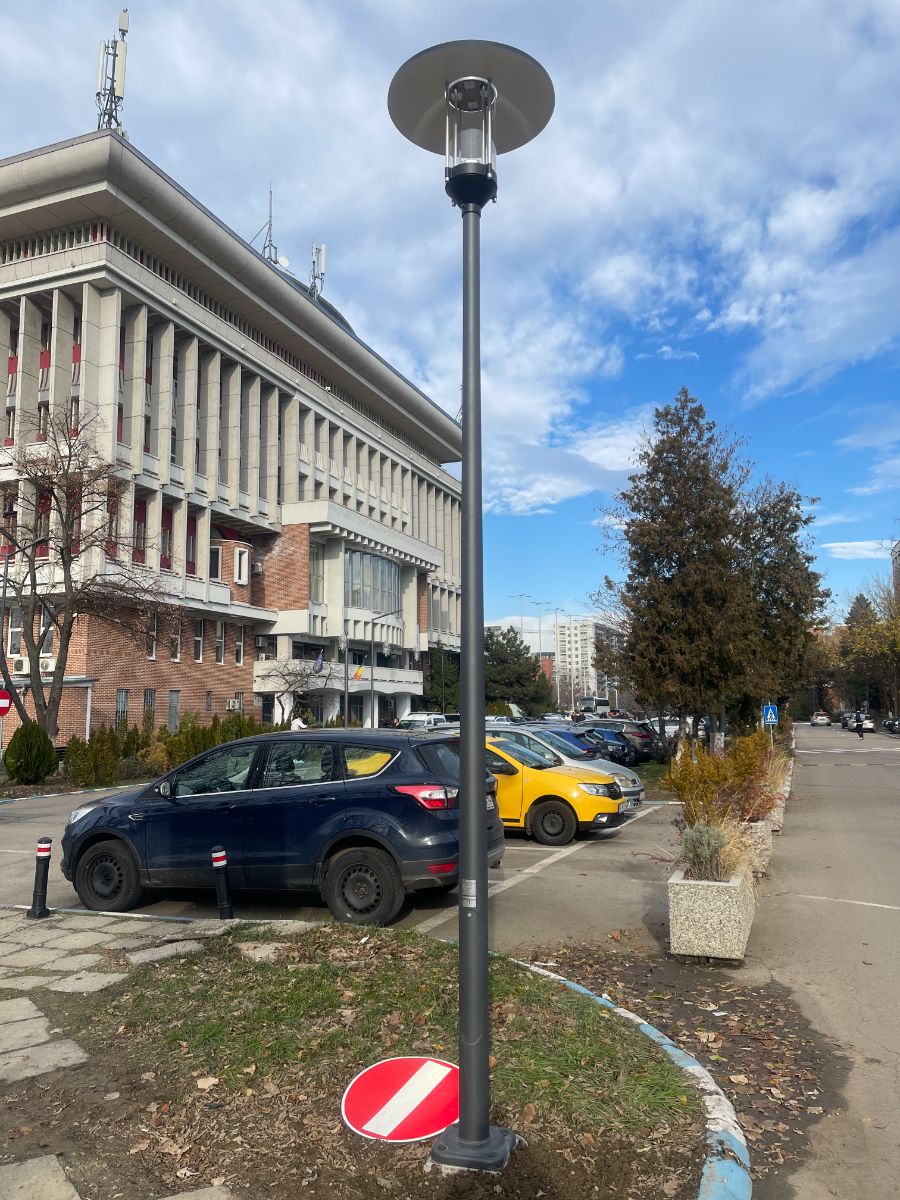

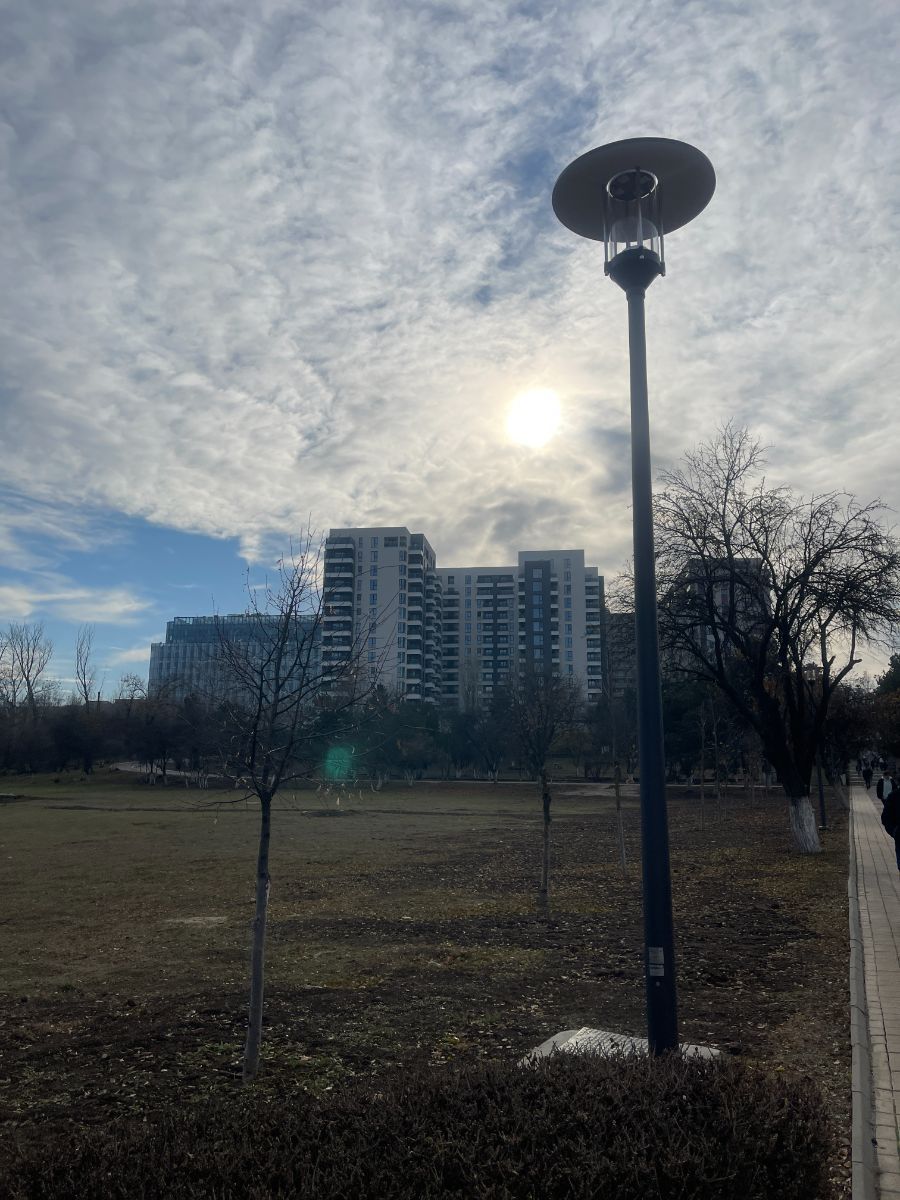

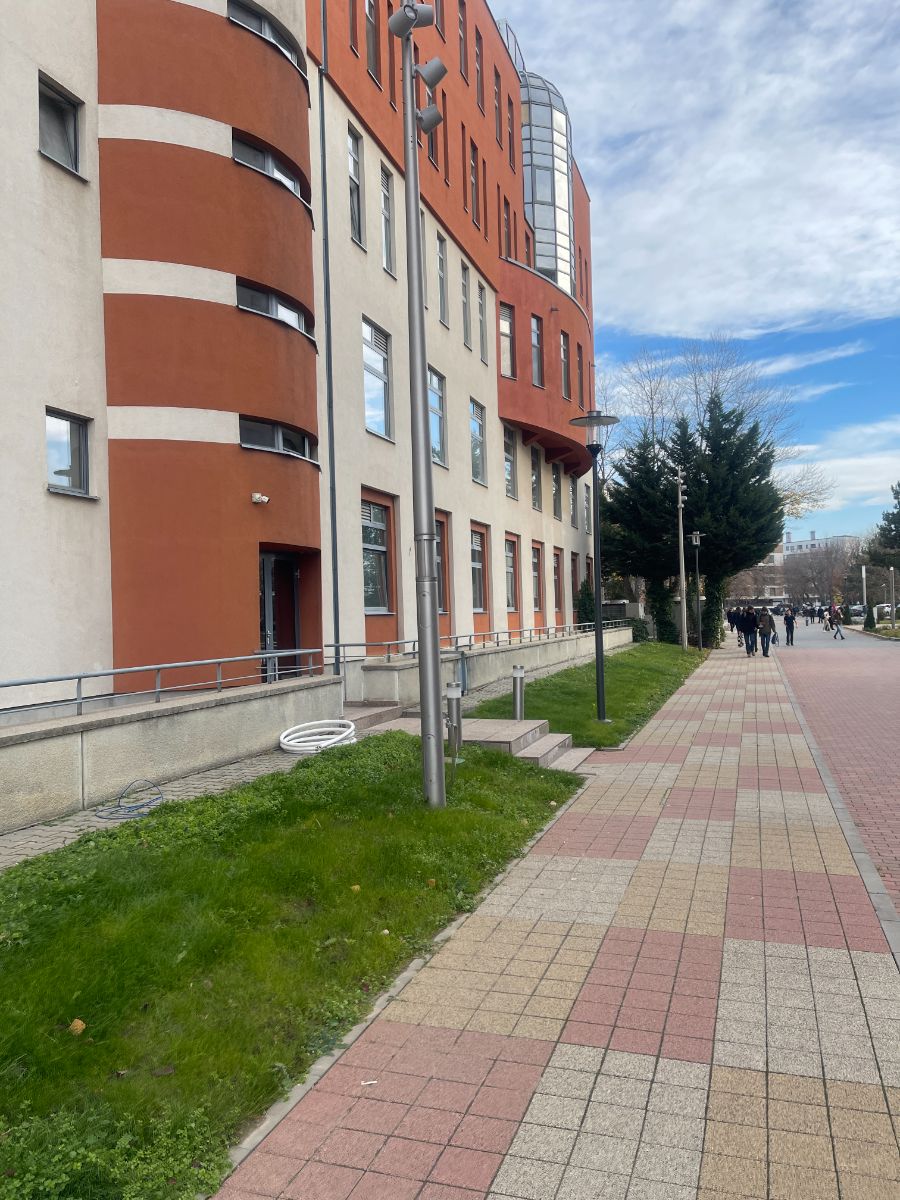

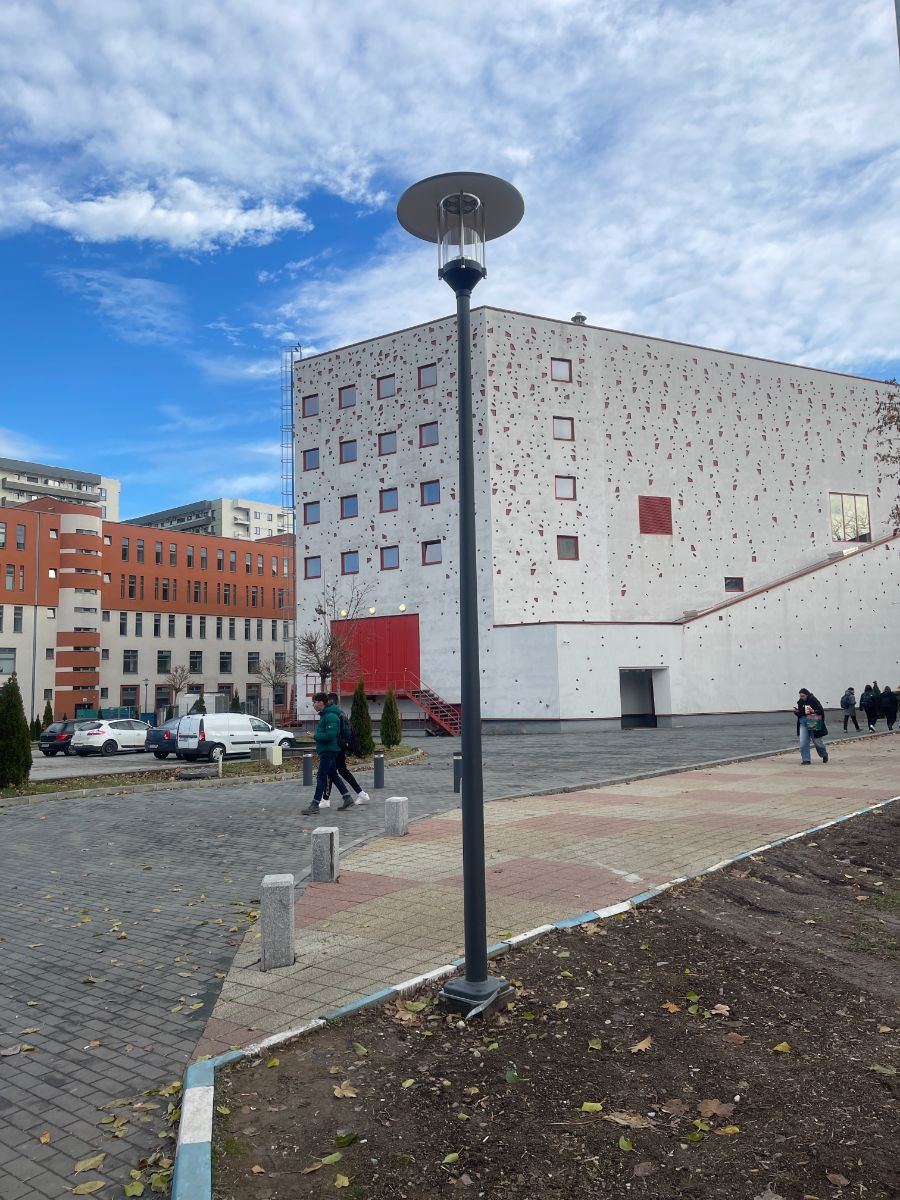

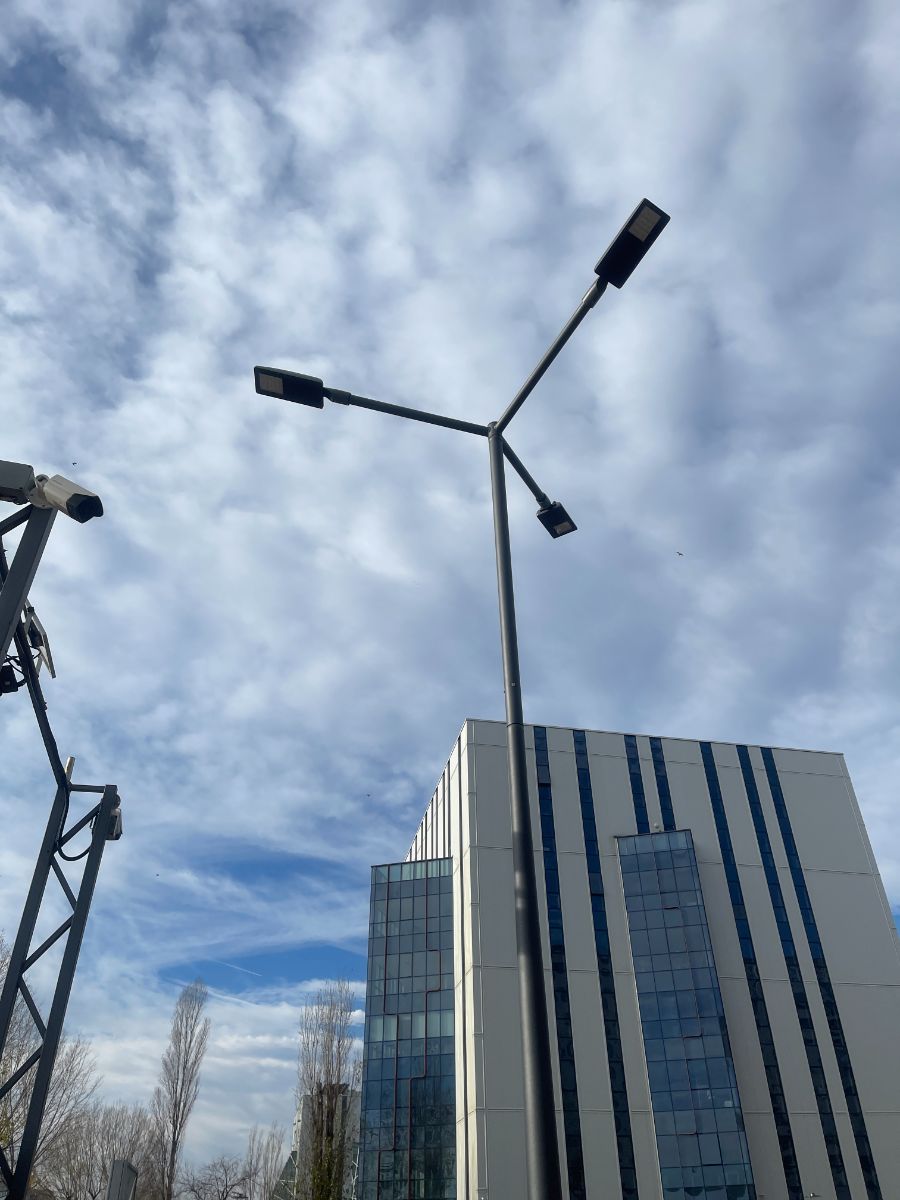

Imagini stalpi iluminat
