Fundatii prefabricate din beton pentru stalpii de iluminat cu inaltimi intre 3-12m
Pot fi utilizate atat pentru stalpii de iluminat din otel zincat cat si pentru cei din aluminiu. Datorita fundatiei prefabricate, stalpul devine rabatabil.
Fundatii prefabricate din beton pentru stalpii de iluminat
Proiectare.
Blocuri de fundație seria F/200
Bloc de fundație din beton armat prefabricat, acoperit cu o placă de fixare din oțel pentru fixarea bazei stalpului de iluminat și pentru fixarea piesele sistemului rabatabil. Blocurile de fundație fără sistemul rabatabil sunt disponibile pe baza de comanda.
Blocuri de fundații din seria F160
Un bloc de fundație divizat (în două părți) care facilitează transportul, manipularea și instalarea sau un bloc de fundație monobloc. Blocul de fundație are patru ancore M24 pentru fixarea flanșei stalpilor sau a altor structuri. Blocurile de fundație sunt realizate din beton armat clasa C16/20 (B20) in care este lasat un loc special pentru intrarea cablului. Dimensiunea maximă a cablului de alimentare este de 4 x 95 mm2. Elementele din oțel care sunt incluse in fundatie: ancorele, șuruburile și elementele de fixare sunt zincate termic impotriva coroziunii.
| Cod produs | h | a | AxB/ΦM | L1 | nxΦS | m | Mg |
| m | m | mm | mm | mm | kg | kNm | |
| F75/200 * | 0,75 | 0,3 | 200×200 | – | 4xM20 | 92 | 3,9 |
| F100/200 | 1,0 | 0,3 | 200×200 | – | 4xM20 | 126 | 9,3 |
| F150/200 | 1,5 | 0,3 | 200×200 | – | 4xM20 | 188 | 25 |
| F160 | 1,6 | 0,4 | 250×250 | 80+5 | 4xM24 | 356 | 40 |
Mg – momentul de stabilitate
MF – momentul critic de forta la baza, F
* Blocul de fundație este proiectat pentru stâlpii de parcare la H≤4m, 4m cu sarcina stâlpului egală sau mai mică decât sarcina de fundație admisibilă MF ≤Mg
- Tip armatura “carlig”
- Tip armatura “placa”
| Nr. produs | Tip | Tip armatura | Grosime minima [LK] | Momentul permisibil transferat la ancore [MF] |
| 1. | BF/200/440 | carlig | 440mm | 18kNm |
| 2. | BF/200/190 | placa | 190mm | 15kNm |
| 3. | BF/200/210 | placa | 210mm | 8kNm |
| 4. | BF/200/240 | placa | 240mm | 13kNm |
| 5. | BF/200/250 | placa | 250mm | 18kNm |
Notă: Turnați betonul cu șuruburile strânse. In momentul in care betonul s-a intarit, scoateți șuruburile, ungeți firele și înlocuiți șuruburile din găuri.
Utilizarea fundatiilor cod F165/250, F200/450, F200/550:
Blocurile de fundație sunt destinate instalării de stalpi de iluminat și alte structuri cu momentul critic egal sau mai mic decât Mg și instalate în sol din grupa II cu parametrii moderati.
Design:

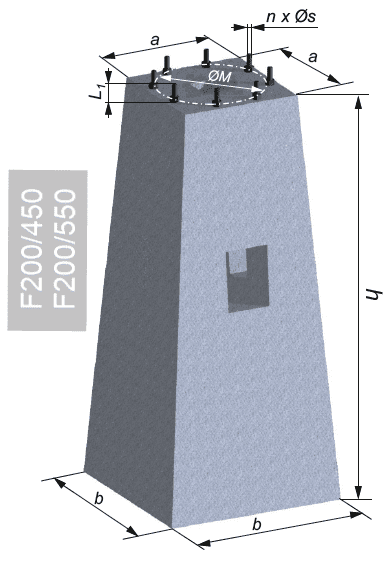

Blocurile de fundatie F200/450 si F200/550
Blocurile de fundație sunt realizate din beton armat clasa C16/20 (B20) in care este lasat un loc special pentru intrarea cablului. Dimensiunea maximă a cablului de alimentare este de 4 x 95 mm2. Elementele din oțel care sunt incluse in fundatie: ancorele, șuruburile și elementele de fixare sunt zincate termic impotriva coroziunii.
| Cod produs | h | a | b | AxB/ΦM | L1 | nxΦS | m | Mg |
| m | m | m | mm | mm | mm | kg | kNm | |
| F165/250 | 1,65 | 0,45 | 0,80 | 250×250 | 85 | 4xM24 | 1110 | 50 |
| F200/450 | 2,0 | 0,60 | 0,90 | Ø450 | 85 | 4xM24 | 2100 | 76 |
| F200/550 | 2,0 | 0,60 | 0.90 | Ø550 | 85 | 4xM24 | 2100 | 76 |
Montajul stalpului de iluminat pe fundatiile prefabricate din beton. Ansamblul este prevazut cu sistem rabatabil.
- bloc fundație
- stâlp
- șaibă
- șurub
- piuliță, incastrată in fundație
- capac protecție
- sistem rabatabil
