- cod produs RMV-S-60(120)SRwAL
- forma tubulara
- prevazut cu 1-4 brate pentru luminatoare
- sistem rabatabil (daca este comandata si fundatia)
- inaltimi disponibile intre 6m si 12m
- poate fi livrata si fundatie prefabricata din beton
- fabricat in EU, produs cu marcaj CE
Brate disponibile pentru stalpii de iluminat din aluminiu cod RMV-S-60(120)SRwAL
Acest tip de stalp de iluminat din aluminiu permite 3 tipuri de brate. tip ST, tip ST-Y si tip ST-X.
Nota: Inaltime brat 1m. In imagine este un stalp cu brat tip ST-Y. De asemenea, bratele tip ST si bratele tip ST-X sunt compatibile cu acest tip de stalp.
Mai multe detalii despre tipurile disponibile de brate pot fi gasite la adresa: console stalpi iluminat
Stalp iluminat din aluminiu. Puteti descarca fisa tehnica a stalpului de iluminat sub forma de PDF
Specificatiile tehnice ale stalpului de iluminat din aluminiu
| Cod produs | W | tbl | H | H2 | R(max) | Φd/DE | m** | a x a x h cod fundatie |
| m | mm | m | m | m | mm | kg | m | |
| RMV-S-60SRwAL | 0,5 | 4 | 6 | 2,0 | – | 48;60/145 | 20,0 | 0,3 x 0,3 x 1,0 F100/200 |
| 1,0 | 0,6 | 21,0 | ||||||
| 1,5 | 1,3 | 21,3 | ||||||
| RMV-S-70SRwAL | 0,5 | 4 | 7 | 2,0 | – | 48;60/145 | 22,5 | 0,3 x 0,3 x 1,0 F100/200 |
| 1,0 | 0,6 | 23,5 | ||||||
| 1,5 | 1,3 | 24,8 | ||||||
| RMV-S-80SRwAL | 1,5 | 6 | 8 | 2,0 | 1,3 | 48;60/180 | 45,1 | 0,3 x 0,3 x 1,5 F150/200 |
| 2,0 | 1,3 | 45,9 | ||||||
| 2,5 | 1,3 | 46,7 | ||||||
| RMV-S-90SRwAL | 1,5 | 6 | 9 | 2,0 | 1,3 | 48;60/180 | 48,6 | 0,3 x 0,3 x 1,5 F150/200 |
| 2,0 | 1,3 | 49,4 | ||||||
| 2,5 | 1,3 | 50,3 | ||||||
| RMV-S-100SRwAL | 1,5 | 6 | 10 | 2,0 | 1,3 | 48;60/180 | 52,1 | 0,3 x 0,3 x 1,5 F150/200 |
| 2,0 | 1,3 | 52,9 | ||||||
| 2,5 | 1,3 | 53,8 | ||||||
| RMV-S-110SRwAL | 1,5 | 6 | 11 | 2,0 | 1,3 | 48;60/180 | 65,5 | 0,3 x 0,3 x 1,5 F150/200 |
| 2,0 | 1,3 | 66,3 | ||||||
| 2,5 | 1,3 | 67,1 | ||||||
| RMV-S-120SRwAL | 1,5 | 6 | 12 | 2,0 | 1,3 | 48;60/180 | 69,1 | 0,3 x 0,3 x 1,5 F150/200 |
| 2,0 | 1,3 | 69,9 | ||||||
| 2,5 | 1,3 | 70,7 |
tbl – grosime perete
Date tehnice pentru stalp de iluminat cu un singur brat:
- W=0,5m brat tip AL
- W=1,0m brat tip AL-Y
- W≥1,5m brat tip AL-X
Lungimea maxima a bratului AL-X este W=3,5m
Nota: numarul de reductii depinde de inaltimea stalpului
** Date pentru 2 brate tip AL-X si AL-Y
Fundatie prefabricata din beton
Blocurile de fundație clasa F/200 sunt fabricate din beton armat si sunt prevazute in partea superioara cu o placa de fixare din otel care permite prinderea stalpului de iluminat si a sistemului rabatabil.
Blocurile de fundatie fara placa/flansa de prindere sunt disponibile pe baza de comanda.
Blocurile de fundatie sunt fabricate din beton armat clasa C16/20 (B20). Fundatia permite introducerea unui cablu cu sectiunea 4 x 95 mm2. Elementele metalice ale fundatiei (placa otel prindere stalp/flansa, sistem rabatabil, suruburi, ancore fundatie) sunt zincate termic pentru a preveni coroziune acestora.
Toate blocurile de fundatie prefabricat sunt prevazute cu marcaj CE
| Code | h | a | AxB/ΦM | L1 | nxΦS | m |
| m | m | mm | mm | mm | kg | |
| F75/200 | 0,75 | 0,3 | 200×200 | – | 4xM20 | 92 |
| F100/200 | 1,0 | 0,3 | 200×200 | – | 4xM20 | 126 |
| F150/200 | 1,5 | 0,3 | 200×200 | – | 4xM20 | 188 |
| F160 | 1,6 | 0,4 | 250×250 | 80+5 | 4xM24 | 356 |
Prezentarea sistemului rabatabil la stalpii de iluminat din aluminiu
Placa cu flanșă instalata pe fundatie este echipata cu un sistem rabatabil care facilitează fixarea stâlpului pe fundație fără ajutorul unui echipament de ridicat. Ansamblul de fixare dintre stâlp și blocul de fundație este complet ascuns (pentru a evita accesul neautorizat).
- bloc fundație
- stâlp
- șaibă
- șurub
- piuliță, incastrată in fundație
- capac protecție
- sistem rabatabil
Avantajele sistemului rabatabil al stalpilor de iluminat din aluminiu
- Protecție sporită a îmbinărilor si a șuruburilor împotriva coroziunii și a deteriorărilor mecanice.
- Ansamblu rabatabil standardizat pentru stalpi de iluminat cu H ≤ 12m și alte structuri fixate pe blocurile de fundații din seria F/200.
- Protecție sporită a șuruburilor de fixare împotriva accesului neautorizat.
- Dimensiunea standardizată a plăcii/flansei de fixare.
Fundatiile prefabricate din beton echipate cu placi cu flanșă si sistem rabatabil sunt utilizate pentru toti stalpii de iluminat de până la 12 m înălțime, precum și a altor structuri concepute pentru fixarea pe blocurile de fundație prefabricate din seria F / 200.
Vederea sistemului rabatabil – modalitatea de rabatare a stalpului de iluminat din aluminiu.

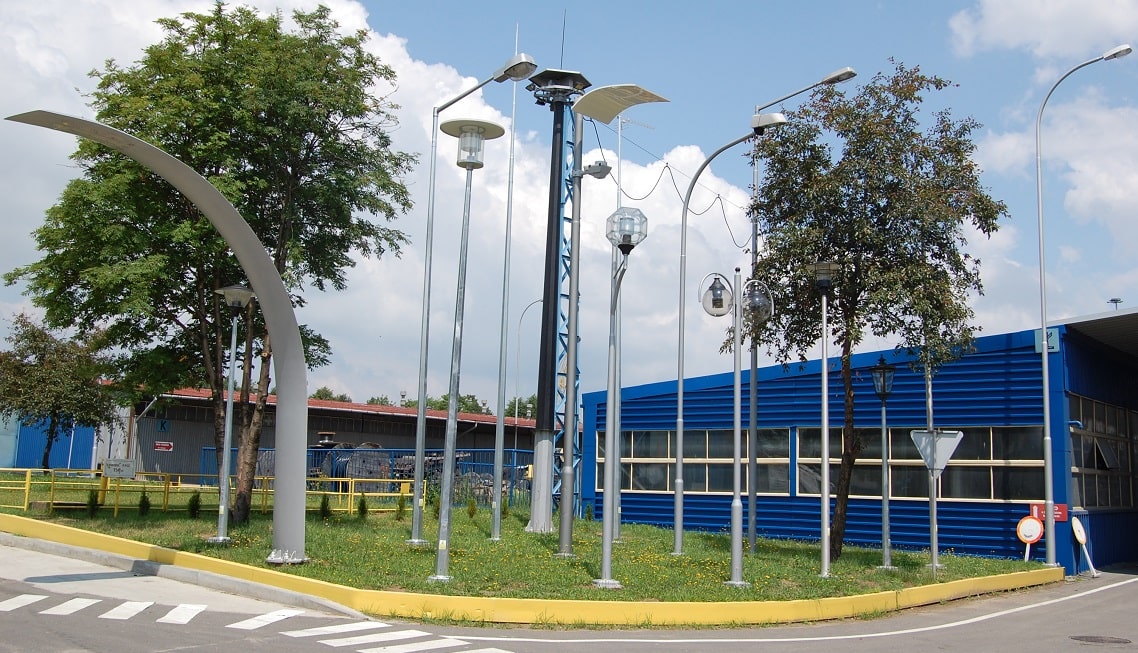

Imagini produs
