Stalp iluminat din aluminiu 3-5m (decorativ)

cod produs RMV-FLUTE-30(50)
forma decorativa
sistem rabatabil (daca este comandata si fundatia)
inaltimi disponibile 3m, 4m sau 5m
poate fi livrata si fundatie prefabricata din beton
fabricat in EU, produs cu marcaj CE

Stalp iluminat exterior din aluminiu. Puteti descarca fisa tehnica a stalpului de iluminat sub forma de PDF

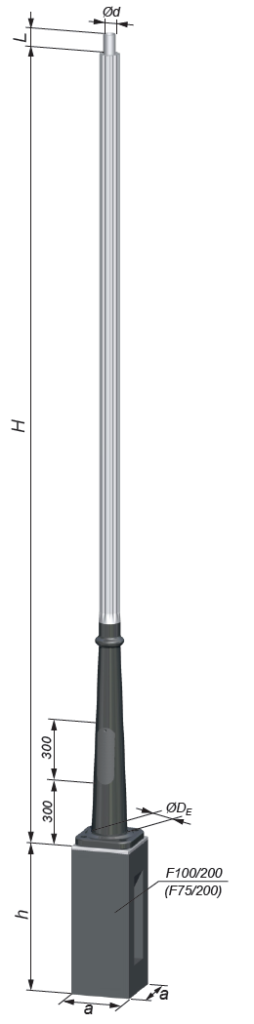

Specificatiile tehnice ale stalpului de iluminat din aluminiu sunt prezentate in tabelul de mai jos

Code	H	t_bl	Φd/D_E	L	m	a x a x h tip fundatie
	m	mm	mm	mm	kg	m
RMV-FLUTE-30	3,0	4	48;60/180	70	15,0	0,3×0,3×0,75 F75/200
RMV-FLUTE-40	4,0	4	48;60/180	70	18,5	0,3×0,3×1,0 (0,75) ^* F100/200 (F75/200) ^*
RMV-FLUTE-50	5,0	4	48;60/180	70	22,0	0,3×0,3×1,0 F100/200

t_bl – grosimea peretelui

Nota: numarul de reducatii depinde de tipul stalpului

Fundatie prefabricata din beton

Blocurile de fundație clasa F/200 sunt fabbricate din beton armat si sunt prevazute in partea superioara cu o placa de fixare din otel care permite prinderea stalpului de iluminat si a sistemului rabatabil.

Blocurile de fundatie fara placa/flansa de prindere sunt disponibile pe baza de comanda.

Blocurile de fundatie sunt fabricate din beton armat clasa C16/20 (B20). Fundatia permite introducerea unui cablu cu sectiunea 4 x 95 mm². Elementele metalice ale fundatiei (placa otel prindere stalp/flansa, sistem rabatabil, suruburi, ancore fundatie) sunt zincate termic pentru a preveni coroziune acestora.

Toate blocurile de fundatie prefabricat sunt prevazute cu marcaj CE

Code	h	a	AxB/ΦM	L₁	nxΦS	m
	m	m	mm	mm	mm	kg
F75/200	0,75	0,3	200×200	–	4xM20	92
F100/200	1,0	0,3	200×200	–	4xM20	126
F150/200	1,5	0,3	200×200	–	4xM20	188
F160	1,6	0,4	250×250	80⁺⁵	4xM24	356

Placa cu flanșă instalata pe fundatie este echipata cu un sistem rabatabil care facilitează fixarea stâlpului pe fundație fără ajutorul unui echipament de ridicat. Ansamblul de fixare dintre stâlp și blocul de fundație este complet ascuns (pentru a evita accesul neautorizat).

bloc fundație
stâlp
șaibă
șurub
piuliță, incastrată in fundație
capac protecție
sistem rabatabil

Avantajele sistemului rabatabil al stalpilor de iluminat din aluminiu

Protecție sporită a îmbinărilor si a șuruburilor împotriva coroziunii și a deteriorărilor mecanice.
Ansamblu rabatabil standardizat pentru stalpi de iluminat cu H ≤ 12m și alte structuri fixate pe blocurile de fundații din seria F/200.
Protecție sporită a șuruburilor de fixare împotriva accesului neautorizat.
Dimensiunea standardizată a plăcii/flansei de fixare.

Fundatiile prefabricate din beton echipate cu placi cu flanșă si sistem rabatabil sunt utilizate pentru toti stalpii de iluminat de până la 12 m înălțime, precum și a altor structuri concepute pentru fixarea pe blocurile de fundație prefabricate din seria F / 200.

Vederea sistemului rabatabil – modalitatea de rabatare a stalpului de iluminat metalic.

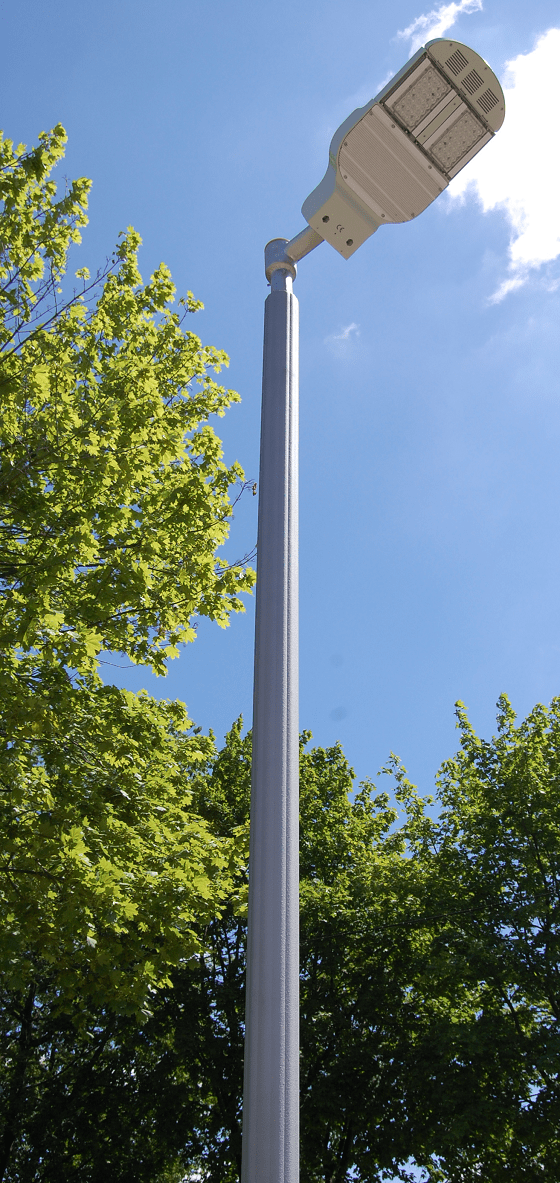

Imagini produs
