Stalp iluminat 6-10m (tubular, consola) - Otel zincat

stalp iluminat exterior – cod produs RMV-S-60(100)SRs
material: otel zincat termic – detaliile privind zincarea termica pot fi gasite aici – zincare termica stalpi iluminat
forma tubulara, brat tip ST
sistem rabatabil (daca este comandata si fundatia)
stalp de iluminat cu inaltimi intre 6m si 10m
poate fi livrata si fundatie prefabricata din beton
fabricat in EU, produs cu marcaj CE, fabricat conform standard EN 40

Stalp de iluminat exterior. Puteti descarca fisa tehnica a stalpului de iluminat sub forma de PDF

Suprafata interioara si exterioara a stalpilor de iluminat metalici este protejata impotriva coroziunii prin zincare termica. Astfel, durata de viata a stalpilor de iluminat metalici este de la zece ani la cateva zeci de ani, in functie si de amplasamentul acestora (mediul industrial, urban, rural, zona de coasta, etc.).

In situatia in care stalpii de iluminat sunt amplasati intr-un mediu agresiv chimic este recomandata si vopsirea acestora, prin aplicarea unor straturi de vopsea peste suprafata zincata.

Detaliile tehnice referitoare la fabricarea stalpilor de iluminat pot fi gasite la adresa urmatoare
(materiale utilizate, tehnologia de sudura, procedeul de zincare, etc.)

Fabricarea stalpilor din otel zincat

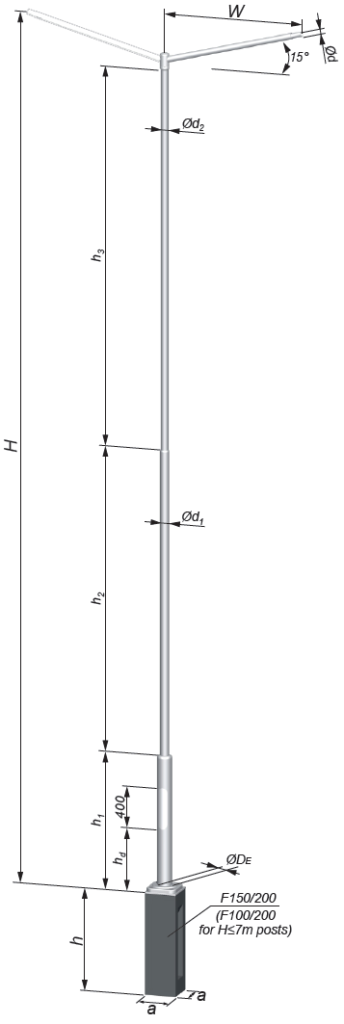

Technical specifications of the lighting pole

Code	H	h_d	Φd/D_E	Φd₁	Φd₂	h₁	h₂	h₃	m^**	a x a x h Foundation code
	m	mm	mm	mm	mm	m	m	m	kg	m
RMV-S-60SRs	6,0	400	48;60/127	89	76	1,0	2,0	3,0	55,2	0,3 x 0,3 x 1,0 F100/200
RMV-S-70SRs	7,0	400	48;60/127	89	76	1,0	2,0	4,0	60,9	0,3 x 0,3 x 1,0 F100/200
RMV-S-80SRs	8,0	600	48;60/140	89	76	1,3	3,0	3,7	73,3	0,3 x 0,3 x 1,5 F150/200
RMV-S-90SRs	9,0	600	48;60/159	114	89	1,5	4,0	3,5	100,6	0,3 x 0,3 x 1,5 F150/200
RMV-S-100SRs	10,0	600	48;60/168	114	89	2,0	4,0	4,0	113,9	0,3 x 0,3 x 1,5 F150/200

** Data for single arm bracket

Fundatie prefabricata din beton

Blocurile de fundație clasa F/200 sunt fabbricate din beton armat si sunt prevazute in partea superioara cu o placa de fixare din otel care permite prinderea stalpului de iluminat si a sistemului rabatabil.

Blocurile de fundatie fara placa/flansa de prindere sunt disponibile pe baza de comanda.

Blocurile de fundatie sunt fabricate din beton armat clasa C16/20 (B20). Fundatia permite introducerea unui cablu cu sectiunea 4 x 95 mm². Elementele metalice ale fundatiei (placa otel prindere stalp/flansa, sistem rabatabil, suruburi, ancore fundatie) sunt zincate termic pentru a preveni coroziune acestora.

Toate blocurile de fundatie prefabricat sunt prevazute cu marcaj CE

Code	h	a	AxB/ΦM	L₁	nxΦS	m
	m	m	mm	mm	mm	kg
F75/200	0,75	0,3	200×200	–	4xM20	92
F100/200	1,0	0,3	200×200	–	4xM20	126
F150/200	1,5	0,3	200×200	–	4xM20	188
F160	1,6	0,4	250×250	80⁺⁵	4xM24	356

Placa cu flanșă instalata pe fundatie este echipata cu un sistem rabatabil care facilitează fixarea stâlpului pe fundație fără ajutorul unui echipament de ridicat. Ansamblul de fixare dintre stâlp și blocul de fundație este complet ascuns (pentru a evita accesul neautorizat).

bloc fundație
stâlp
șaibă
șurub
piuliță, incastrată in fundație
capac protecție
sistem rabatabil

Avantajele sistemului rabatabil la stalpii de iluminat

Protecție sporită a îmbinărilor si a șuruburilor împotriva coroziunii și a deteriorărilor mecanice.
Ansamblu rabatabil standardizat pentru stalpi de iluminat cu H ≤ 12m și alte structuri fixate pe blocurile de fundații din seria F/200.
Protecție sporită a șuruburilor de fixare împotriva accesului neautorizat.
Dimensiunea standardizată a plăcii/flansei de fixare.

Fundatiile prefabricate din beton echipate cu placi cu flanșă si sistem rabatabil sunt utilizate pentru toti stalpii de iluminat de până la 12 m înălțime, precum și a altor structuri concepute pentru fixarea pe blocurile de fundație prefabricate din seria F / 200.

Vederea sistemului rabatabil – modalitatea de rabatare a stalpului de iluminat exterior

If you want the technical file of the lighting pole, you can download the file as pdf
