Descarca fisa tehnica pentru stalpul de iluminat
- stalp iluminat exterior - cod produs RMV-S-30(40,50)P/6-3
- material: otel zincat termic - detaliile privind zincarea termica pot fi gasite aici - zincare termica stalpi iluminat
- forma hexagonala
- stalp de iluminat prevazut cu sistem rabatabil (daca este comandata si fundatia)
- inaltimi disponibile 3m, 4m sau 5m
- poate fi livrata si fundatie prefabricata din beton
- fabricat in EU, produs cu marcaj CE
- fabricat conform standard EN 40
| Caracteristici tehnice stalp iluminat RML-30(6-3) | ||||||
|---|---|---|---|---|---|---|
| Cod produs | H | Φd/DE | Z | L | M | Tip fundatie |
| m | mm | mm/m | mm | kg | m | |
| RMV-S-30P/6-3 | 3,0 | 48;60/143 | 26,67 | 100 | 29 | 0,3×0,3×0,75 F75/200 |
| RMV-S-40P/6-3 | 4,0 | 48;60/143 | 20 | 100 | 37 | 0,3×0,3×1,00 F100/200 |
| RMV-S-50P/6-3 | 5,0 | 48;60/143 | 16 | 100 | 45 | 0,3×0,3×1,00 F100/200 |
| Code | h | a | AxB/ΦM | L1 | nxΦS | m |
| m | m | mm | mm | mm | kg | |
| F75/200 | 0,75 | 0,3 | 200×200 | – | 4xM20 | 92 |
| F100/200 | 1,0 | 0,3 | 200×200 | – | 4xM20 | 126 |
| F150/200 | 1,5 | 0,3 | 200×200 | – | 4xM20 | 188 |
| F160 | 1,6 | 0,4 | 250×250 | 80+5 | 4xM24 | 356 |
Placa cu flanșă instalata pe fundatie este echipata cu un sistem rabatabil care facilitează fixarea stâlpului pe fundație fără ajutorul unui echipament de ridicat. Ansamblul de fixare dintre stâlp și blocul de fundație este complet ascuns (pentru a evita accesul neautorizat).
- bloc fundație
- stâlp
- șaibă
- șurub
- piuliță, incastrată in fundație
- capac protecție
- sistem rabatabil
- Avantajele acestui sistem
- Protecție sporită a îmbinărilor si a șuruburilor împotriva coroziunii și a deteriorărilor mecanice.
- Ansamblu rabatabil standardizat pentru stalpi de iluminat cu H ≤ 12m și alte structuri fixate pe blocurile de fundații din seria F/200.
- Protecție sporită a șuruburilor de fixare împotriva accesului neautorizat.
- Dimensiunea standardizată a plăcii/flansei de fixare.
Fundatiile prefabricate din beton echipate cu placi cu flanșă si sistem rabatabil sunt utilizate pentru toti stalpii de iluminat de până la 12 m înălțime, precum și a altor structuri concepute pentru fixarea pe blocurile de fundație prefabricate din seria F / 200.
Vederea sistemului rabatabil - modalitatea de rabatare a stalpului de iluminat metalic

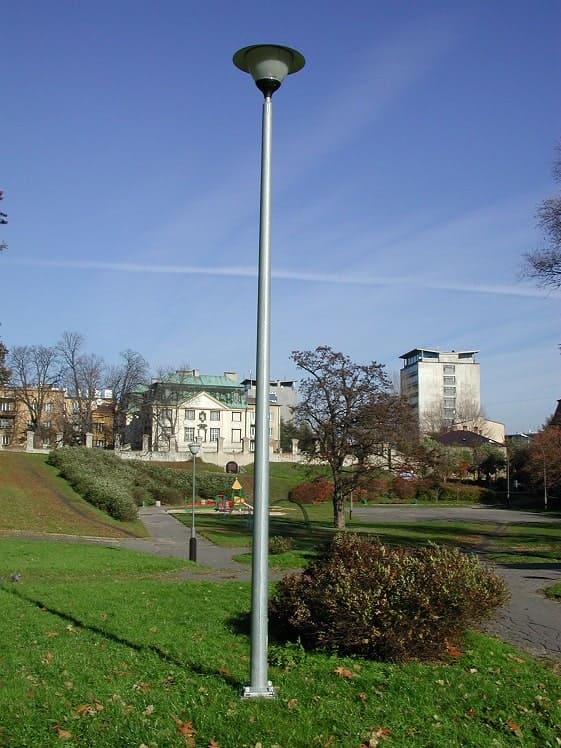

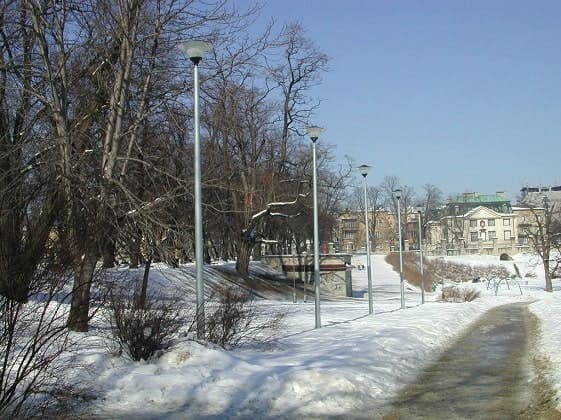

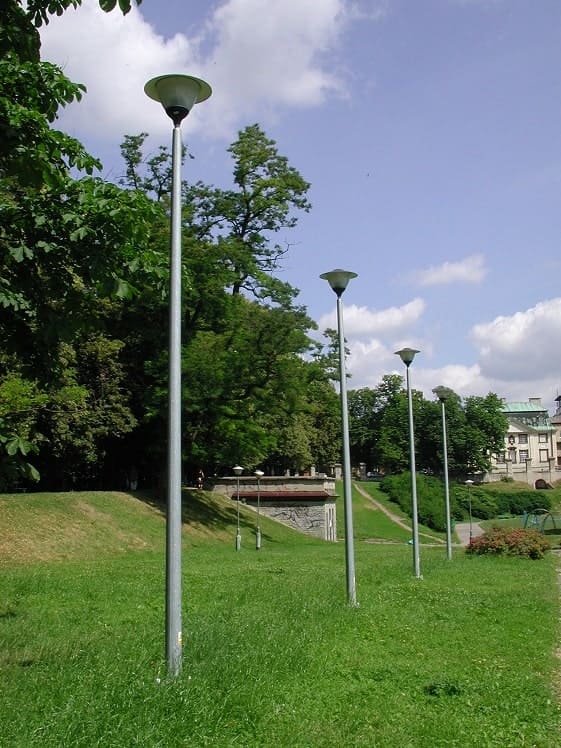

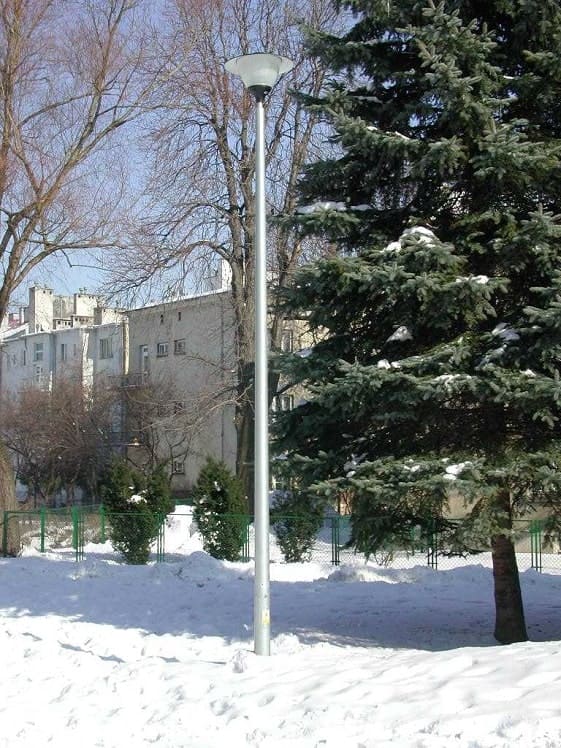

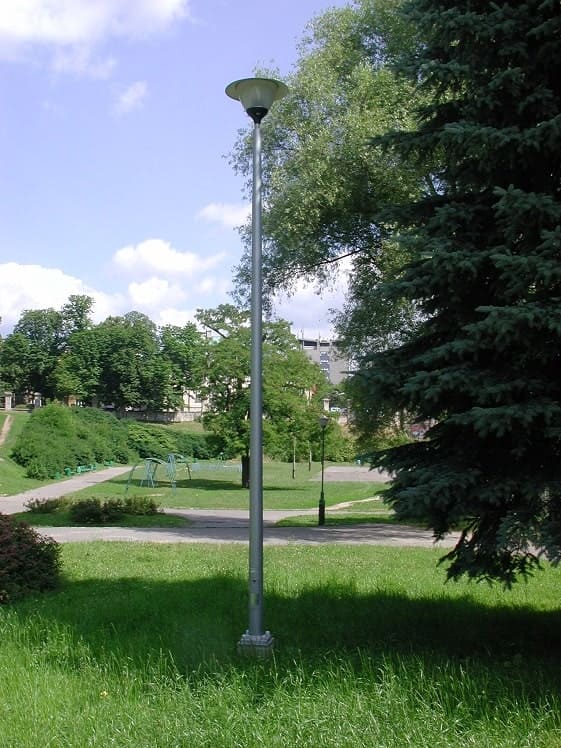

Imagini produs
